Spiral Wound Gasket Là Gì? Cấu Tạo & Ứng Dụng Trong Công Nghiệp

Đăng ngày 26/01/2026 - KIDUCO Kiên Dũng

Spiral Wound Gasket (SWG) hay còn gọi là gioăng kim loại xoắn, là một trong những loại vòng đệm công nghiệp quan trọng nhất hiện nay. Với khả năng chịu nhiệt, chịu áp suất và chống ăn mòn vượt trội, SWG được ứng dụng rộng rãi trong nhiều lĩnh vực như hóa dầu, hóa chất, luyện kim, năng lượng, đóng tàu và nhiều ngành công nghiệp nặng khác.

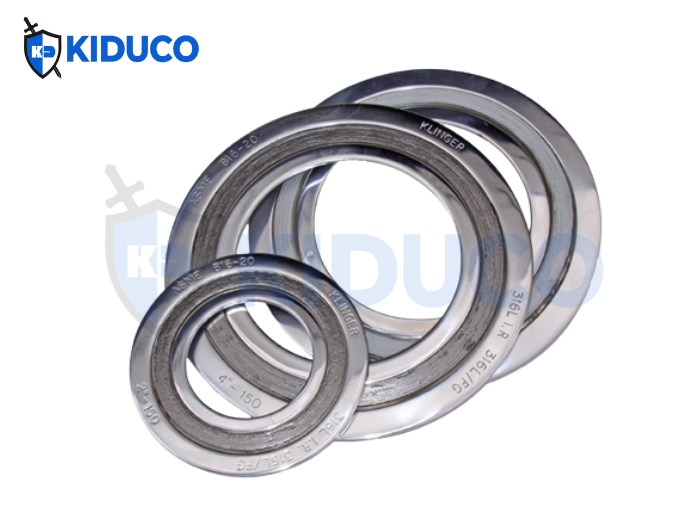

Spiral Wound Gasket Là Gì?

1. Spiral wound gasket là gì?

Spiral wound gasket (SWG), hay còn gọi là gioăng kim loại xoắn, là một trong những loại vòng đệm làm kín quan trọng được ứng dụng rộng rãi trong các ngành công nghiệp như hóa dầu, hóa chất, luyện kim, năng lượng, đóng tàu và nhiều lĩnh vực khác. Sản phẩm này được cấu tạo từ dải kim loại hình chữ V quấn xen kẽ cùng lớp chất độn phi kim theo dạng xoắn ốc, trong đó lớp đầu và cuối chỉ sử dụng dải kim loại để gia cường.

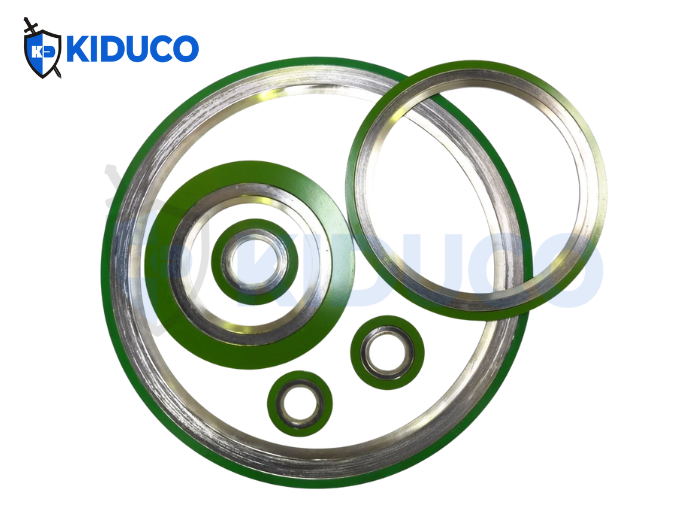

Spiral wound gasket (SWG)

Nhờ cấu trúc đặc biệt này, spiral wound gasket có khả năng chịu nhiệt, chịu áp suất cao và kháng ăn mòn vượt trội, đảm bảo độ kín khít cho các mặt bích tiêu chuẩn cũng như những ứng dụng đặc thù. Đây là giải pháp tối ưu giúp duy trì sự an toàn và hiệu quả cho hệ thống đường ống và thiết bị công nghiệp.

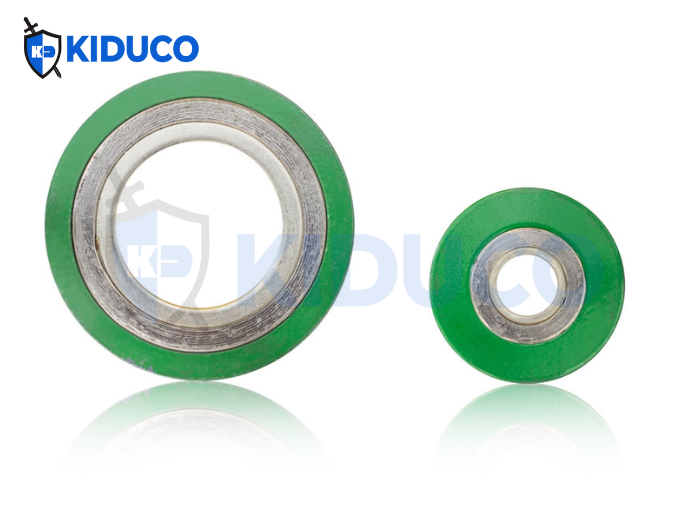

Spiral wound gasket là gì?

2. Cấu tạo của gioăng kim loại xoắn

Gioăng bán kim loại Spiral wound gasket thường được cấu tạo từ 2 hoặc 3 vòng tùy theo điều kiện mặt bích sử dụng, bao gồm:

Vòng xoắn ốc: Được hình thành từ một dải kim loại mỏng, dài, quấn chồng lên nhau theo dạng xoắn ốc. Xen kẽ giữa các lớp kim loại là vật liệu phi kim giúp tăng khả năng làm kín. Cấu trúc này cho phép gioăng chịu áp lực cao và duy trì độ kín trong môi trường làm việc khắc nghiệt.
Vòng định tâm: Nằm bên ngoài vòng xoắn ốc, có tác dụng định vị chính xác gioăng trong mặt bích. Giúp phân bố đều lực nén, tránh tình trạng gioăng bị lệch trong quá trình lắp đặt. Thông thường được chế tạo từ cùng loại vật liệu kim loại với vòng xoắn để đảm bảo độ bền và hiệu quả.
Vòng bên trong: Ngăn chặn sự nén quá mức của gioăng, bảo vệ các lớp xoắn khỏi hư hại. Kéo dài tuổi thọ của sản phẩm và ngăn sự xâm nhập của lưu chất vào trong, hạn chế sự ăn mòn trực tiếp lên vật liệu làm kín.

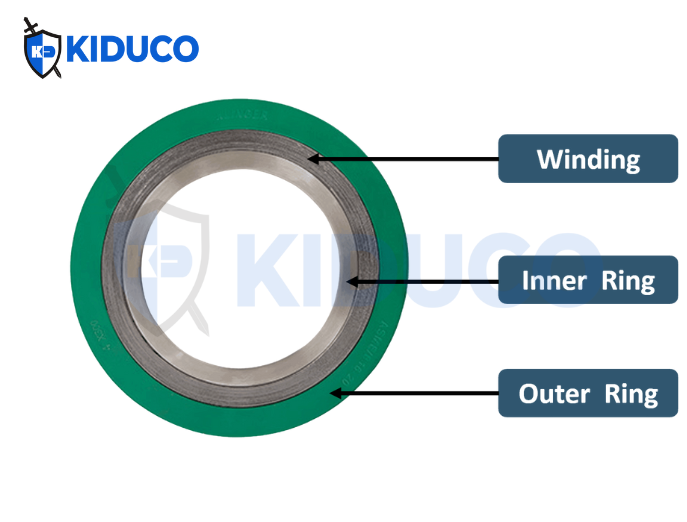

Gioăng bán kim loại Spiral wound gasket thường được cấu tạo từ 2 hoặc 3 vòng

Có nhiều loại vật liệu chèn khác nhau được sử dụng trong spiral wound gaskets. Các loại phổ biến nhất bao gồm:

Graphite (Than chì): Graphite là vật liệu chèn phổ biến nhờ khả năng chịu nhiệt và kháng hóa chất tuyệt vời. Nó thường được sử dụng trong các ứng dụng nhiệt độ cao, áp suất cao, chẳng hạn như trong ngành dầu khí.
PTFE (Polytetrafluoroethylene): PTFE là một loại vật liệu chèn phổ biến khác, nổi tiếng với khả năng kháng hóa chất và hệ số ma sát thấp. Nó thường được dùng trong các ứng dụng cần khả năng chống lại hóa chất ăn mòn.
Ceramic (Gốm): Vật liệu chèn bằng gốm rất lý tưởng cho các ứng dụng yêu cầu khả năng chịu nhiệt độ cao và cách điện tốt. Nó thường được sử dụng trong các ngành công nghiệp hóa chất và hóa dầu.
Mica: Vật liệu chèn mica nổi bật với khả năng chịu nhiệt tuyệt vời và thường được sử dụng trong các ứng dụng có nhiệt độ cao.
Non-Asbestos (Không amiang): Vật liệu chèn không amiang được dùng trong các ứng dụng yêu cầu khả năng kháng hóa chất tốt mà không cần sử dụng amiang.

>>> Xem thêm sản phẩm tại Kiên Dũng: Spiral Wound Gaskets (SWG)

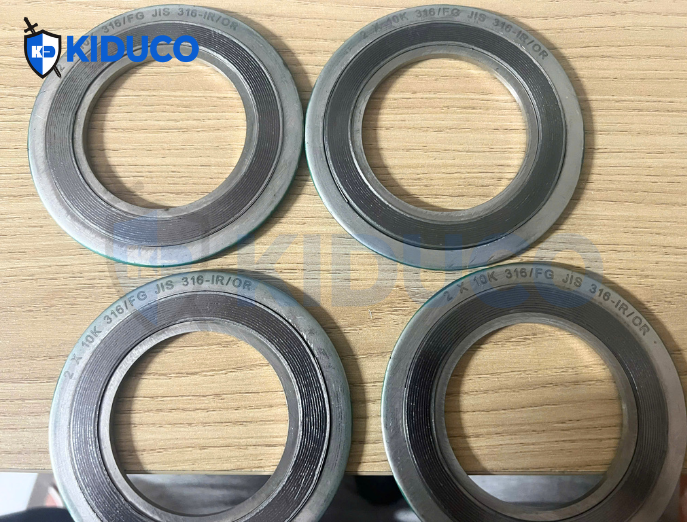

Nhiều loại vật liệu chèn khác nhau được sử dụng trong spiral wound gaskets

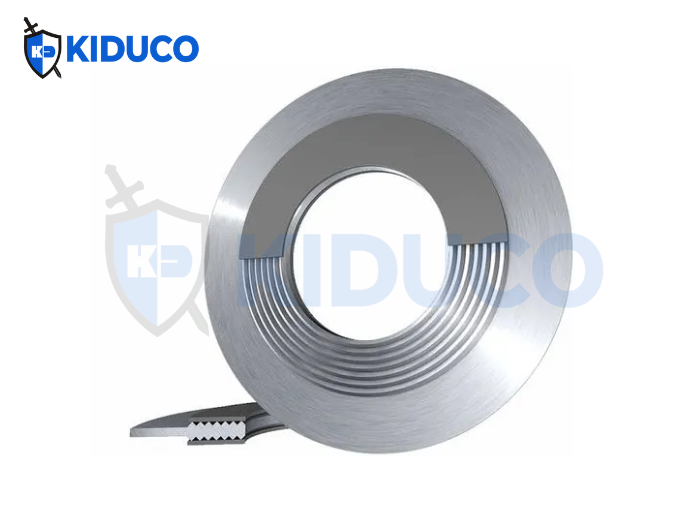

3. Ứng dụng spiral wound gasket trong công nghiệp

Gioăng kim loại xoắn (Spiral Wound Gasket) được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng chịu nhiệt, chịu áp lực và chống ăn mòn vượt trội. Cụ thể:

Ngành dầu khí: sử dụng để làm kín đường ống dẫn, van và các mối nối mặt bích.
Ngành hóa chất: ứng dụng trong việc làm kín thiết bị phản ứng, bộ trao đổi nhiệt và tháp chưng cất.
Ngành hóa dầu: được dùng để làm kín mặt bích, bộ trao đổi nhiệt và các loại thiết bị phản ứng.
Ngành sản xuất năng lượng: thường thấy trong tuabin, nồi hơi và hệ thống trao đổi nhiệt.
Ngành dược phẩm: dùng trong các thiết bị yêu cầu độ kín khít cao và đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt.
