Khớp Nối KTR Rotex GS 38

1. Cấu tạo khớp nối vấu Rotex GS 38

Tương tự như các loại khớp nối vấu khác, Rotex GS Size 38 cũng bao gồm các thành phần sau:

1. Trục khớp nối (Hub): Được sản xuất từ nhôm (cho các kích cỡ từ 5 đến 38) hoặc thép (cho các kích cỡ từ 42 đến 90). Trục khớp nối là phần dùng để kết nối với các thiết bị khác trong hệ thống truyền động.

2. Vòng đệm giảm chấn (Spider): Được làm bằng polyurethane hoặc hytrel. Vòng đệm giảm chấn này thường được đặt ở giữa hai trục khớp nối (hub) để giảm rung và truyền nhiệt trong quá trình truyền động, bảo vệ máy móc và cải thiện hiệu suất.

Thông số kỹ thuật của khớp nối Rotex GS 38:


• Hãng sản xuất: KTR, Đức
• Moment xoắn (lực xoắn) định mức: 532Nm
• Chiều dài trục: 114mm
• Đường kính lỗ cực đại: 45mm


2. Ưu điểm của khớp nối KTR ROTEX GS

Khớp nối KTR Rotex GS có những ưu điểm đáng chú ý sau:

1. Truyền động chính xác và giảm rung: Khớp nối này có khả năng truyền động chính xác và độ cứng phù hợp, giúp giảm rung và tăng hiệu suất hệ thống.

2. Lắp đặt đơn giản: Việc lắp đặt đơn giản giúp tiết kiệm thời gian và công sức trong công đoạn tiền vận hành.

3. Tính linh hoạt của răng trong khớp nối: Các răng trong khớp nối được thiết kế linh hoạt, ngăn ngừa biến dạng trong các yêu cầu truyền động tốc độ cao, giúp bảo vệ máy móc.

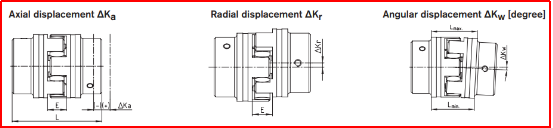

4. Khả năng lắp trong các trường hợp sai lệch trục: Khớp nối Rotex GS có khả năng lắp đặt trong ba trường hợp sai lệch trục phổ biến khi vận hành, bao gồm dịch chuyển dọc trục (axial displacement), dịch chuyển tâm trục (radial displacement), và dịch chuyển theo góc nghiêng (angular displacement). Điều này giúp tối ưu hóa tích hợp vào các hệ thống truyền động khác nhau.

3. Vì sao nên mua khớp nối trục ROTEX GS 38 tại KIDUCO?

Chúng tôi ở KIDUCO không chỉ cung cấp sản phẩm mà còn cung cấp các giải pháp cho các vấn đề truyền động trong công ty quý vị. Điều này được chứng minh bằng các lý do sau:

• Chúng tôi có hơn 10 năm kinh nghiệm trong việc cung cấp các thiết bị và phụ tùng cho ngành công nghiệp.
• KIDUCO tích luỹ nhiều kinh nghiệm quý báu trong việc hợp tác với các công ty chuyên về khớp nối.
• Chúng tôi đã thành công trong việc cung cấp giải pháp cho các nhà máy lớn như Hyosung, CSVC, VAS, Posco, và nhiều công ty khác.
• Đội ngũ kỹ sư của chúng tôi có nhiều kinh nghiệm, được đào tạo tại các trường đại học hàng đầu về cơ khí.
• Chúng tôi cam kết cung cấp dịch vụ chăm sóc khách hàng tận tình và tư vấn một cách toàn diện, bất kể quý vị có mua sản phẩm hay không.
• KIDUCO tuân thủ nguyên tắc không bán hàng giả, và chúng tôi sẵn sàng cung cấp các chứng chỉ xuất xứ (CO) và chứng nhận chất lượng (CQ) nếu có yêu cầu từ phía quý khách hàng.

TÀI LIỆU KỸ THUẬT

Qúy khách cần thêm thông tin về khớp nối vấu KTR Rotex như cách lắp và độ lớn chuyển động lệch trục cho phép thì xem qua tài liệu dưới đây hoặc liên hệ với chúng tôi:

KTR Rotex GS Catalogue

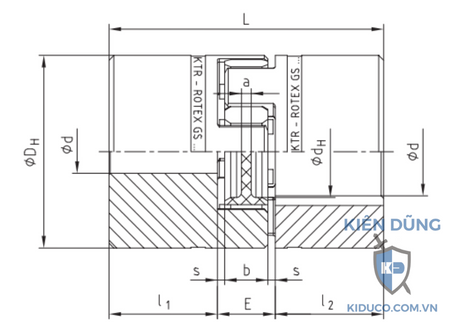

Dưới đây là bản vẽ áp dụng cho khớp nối KTR ROTEX GS size từ 5 đến 38

Lưu ý:

- KTR ROTEX GS dùng nhiều khớp nối giảm chấn khác nhau, tuy nhiên theo kinh nghiệm thì loại được dùng nhiều nhất là hoa màu đỏ (98 ShA - GS)

- Hub của khớp nối vấu KTR ROTEX GS có 18 loại (types) khác nhau, kèm theo đó thì kích thước đường kính lỗ trục lớn nhất cũng có sự khác biệt nhỏ giữa các biến thể. Liên hệ với chúng tôi để biết được thông tin chi tiết.

- Chúng tôi có cung cấp dịch vụ gia công lỗ trục theo yêu cầu của khách hàng, tuy nhiên đường kính lỗ trục không được lớn hơn d_max.

Thông số kỹ thuật cho khớp nối KTR Rotex GS, hub loại 1.0, 1.1 và 1.2

Thông số kỹ thuật cho khớp nối KTR Rotex GS, hub loại 2.0, 2.1, 2.5 và 2.6

7 biến thể của răng KTR Rotex GS
