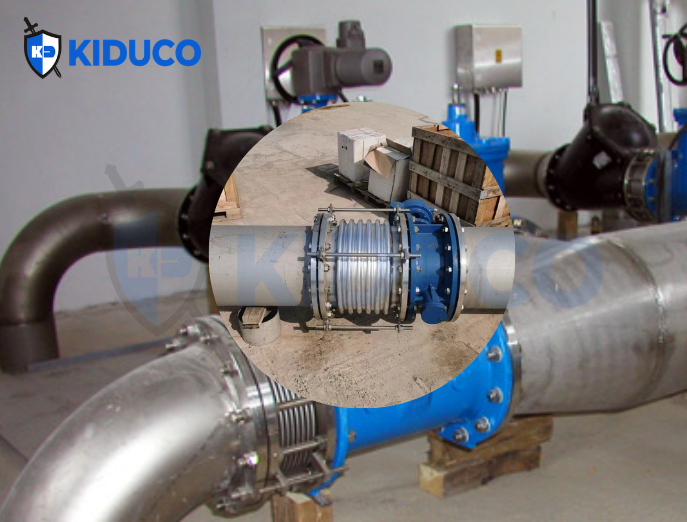

Khớp Giãn Nở Kim Loại Trong Hệ Thống HVAC Và PCCC

Đăng ngày 21/04/2026 - KIDUCO Kiên Dũng

Các hệ thống vận hành của các tòa nhà cao tầng và khu công nghiệp hiện đại, hệ thống HVAC (Sưởi ấm, Thông gió, Điều hòa không khí) và PCCC (Phòng cháy chữa cháy) quyết định an toàn của toàn bộ công trình.

Do đặc thù thường xuyên phải chịu tác động từ sự biến thiên nhiệt độ khắc nghiệt, áp suất cao và rung động cơ học từ máy bơm, máy nén, các đường ống dẫn rất dễ gặp phải tình trạng nứt vỡ hoặc biến dạng tại các điểm nối. Để giải quyết triệt để thách thức này, khớp giãn nở kim loại đã trở thành giải pháp kỹ thuật tối ưu.

1. Đặc điểm và cấu tạo khớp giãn nở kim loại

Khớp giãn nở kim loại là thiết bị kỹ thuật, được thiết kế chuyên dụng để bù đắp sự giãn nở nhiệt hoặc co ngót của đường ống. Đồng thời hấp thụ các rung động từ thiết bị và chuyển động trong hệ thống. Với khả năng co giãn dọc trục, khớp nối giãn nở kim loại thường được chế tạo từ các vật liệu chịu lực và chịu nhiệt cao như Inox (thép không gỉ), thép hợp kim, Duplex, Titanium, hoặc Inconel. Tùy vào yêu cầu kỹ thuật, khớp có thể được kết nối linh hoạt thông qua mặt bích hoặc khớp nối rãnh.

Cấu tạo chi tiết của khớp giãn nở kim loại

Cấu trúc của một khớp nối giãn nở kim loại thường bao gồm các bộ phận cốt lõi sau:

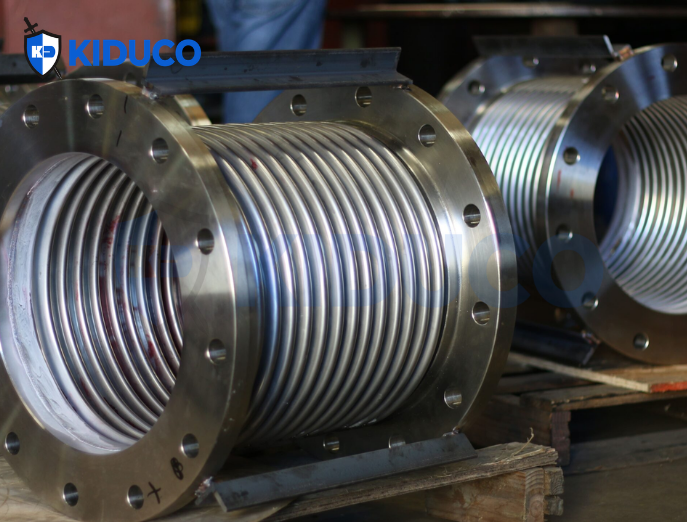

Lớp vỏ nếp gấp (Bellows): Đây là thành phần trung tâm, được tạo thành bằng cách cán các ống trụ kim loại thành các gợn sóng vòng tròn (convolutions). Bellows có thể cấu tạo đơn lớp hoặc đa lớp (single or multi-ply). Đặc tính linh hoạt, khả năng chịu áp suất và tỷ lệ đàn hồi của bộ phận này phụ thuộc hoàn toàn vào hình dạng nếp gấp, độ dày vật liệu và số lượng lớp kim loại.
Thanh giằng (Tie rods): Đóng vai trò kiểm soát, ngăn chặn việc khớp bị kéo giãn quá giới hạn cho phép, bảo vệ tính toàn vẹn của hệ thống khi có sự thay đổi áp suất đột ngột.
Mặt bích hoặc khớp rãnh (Flanges/Grooved ends): Bộ phận trung gian dùng để kết nối chắc chắn khớp giãn nở với hệ thống đường ống chính.
Tai treo (Lugs): Là điểm tựa để cố định các thanh giằng, giúp giới hạn và điều hướng các chuyển động của khớp theo đúng thiết kế kỹ thuật.

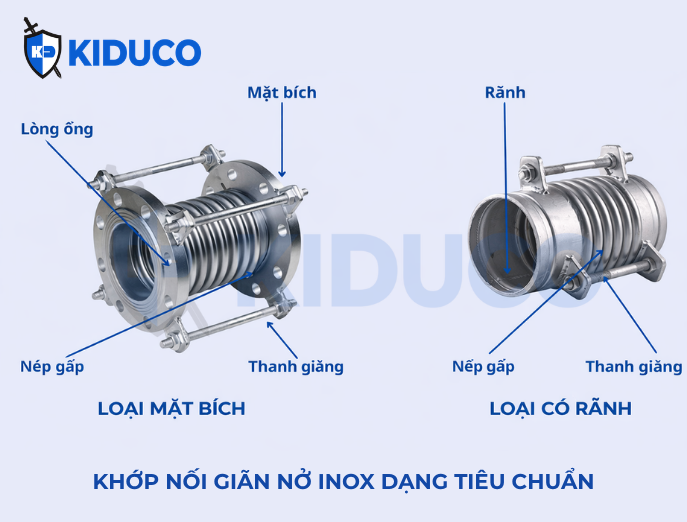

Đặc điểm và cấu tạo khớp giãn nở kim loại

2. Thông số kỹ thuật khớp nối giãn nở kim loại tiêu chuẩn

Đặc tính kỹ thuật của nếp gấp (Bellows)

Hiệu suất của khớp giãn nở phụ thuộc mật thiết vào cấu tạo của bộ phận nếp gấp:

Cấu trúc: Có thể là đơn lớp hoặc đa lớp (single or multi-ply) tùy theo yêu cầu về áp suất.
Độ linh hoạt: Tính linh hoạt và tỷ lệ đàn hồi (spring rates) được quyết định bởi hình dạng nếp gấp (convolutions), độ dày vật liệu và số lớp kim loại.
Khả năng hấp thụ: Thiết kế hình học của các nếp gấp cho phép thiết bị hấp thụ hoàn hảo các chuyển động dọc trục, chuyển động ngang hoặc góc, đồng thời triệt tiêu rung động từ các thiết bị quay gắn liền với đường ống.

Thông số	Giá trị tiêu chuẩn
Đường kính danh nghĩa (Size)	DN32 – DN1000
Chiều dài tiêu chuẩn (Length)	Chiều dài tiêu chuẩn (Length)
Áp suất làm việc (Working Pressure)	Lên đến 20 Bar (PN20)
Khả năng chịu nhiệt (Temperature)	Tối đa 1000°C
Đường kính ngoài tối đa (Outer Diameter)	Lên đến 653mm

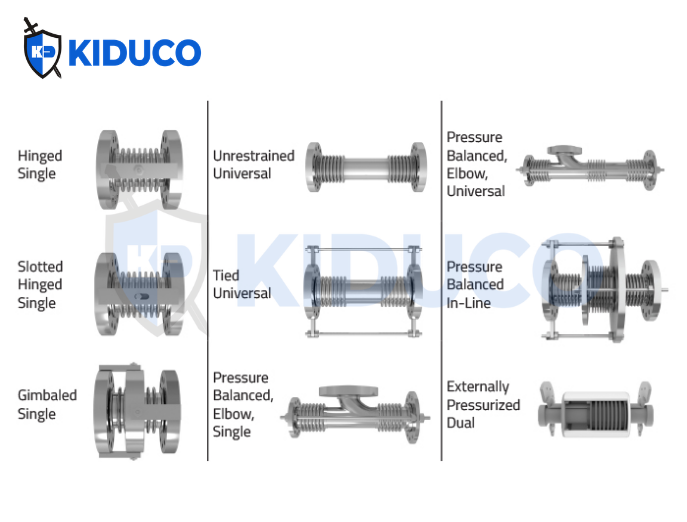

Thông số kỹ thuật khớp nối giãn nở kim loại tiêu chuẩn

>>> Xem thêm khớp nối giãn nở kim loại tại Kiên Dũng: Khớp Nối Kim Loại

3. Lợi ích khi mua khớp giãn nở tại Kiên Dũng

Ống bù trừ giãn nở nhiệt là mắt xích không thể thiếu để duy trì sự ổn định của hệ thống đường ống. Chúng đóng vai trò hấp thụ rung động, bù trừ sai lệch trục trong quá trình lắp ráp và xử lý triệt để vấn đề giãn nở nhiệt.

Sản phẩm là sự thay thế hoàn hảo cho các vật liệu nhựa hoặc cao su khi hệ thống đòi hỏi khắt khe về nhiệt độ và áp suất cao. Các lĩnh vực ứng dụng tiêu biểu bao gồm:

Công nghiệp dầu khí: Đảm bảo an toàn tuyệt đối và duy trì dòng chảy ổn định trong các hệ thống dẫn dầu, khí hóa lỏng.
Công nghiệp hóa chất: Kháng lại sự ăn mòn của các môi trường acid, kiềm và hóa chất đặc thù, bảo vệ tính toàn vẹn của hệ thống dẫn.
Công nghiệp thực phẩm & đồ uống: Đáp ứng nghiêm ngặt các tiêu chuẩn vệ sinh an toàn thực phẩm, chịu được quá trình khử trùng bằng hơi nóng và các chất tẩy rửa chuyên dụng.
Hệ thống HVAC: Tăng cường hiệu suất và kéo dài tuổi thọ cho hệ thống sưởi, thông gió và điều hòa không khí tại các tòa nhà, nhà máy.
Năng lượng & lò hơi: Xử lý sự giãn nở nhiệt cực lớn trong các đường ống dẫn hơi nóng và hệ thống khí thải công nghiệp.

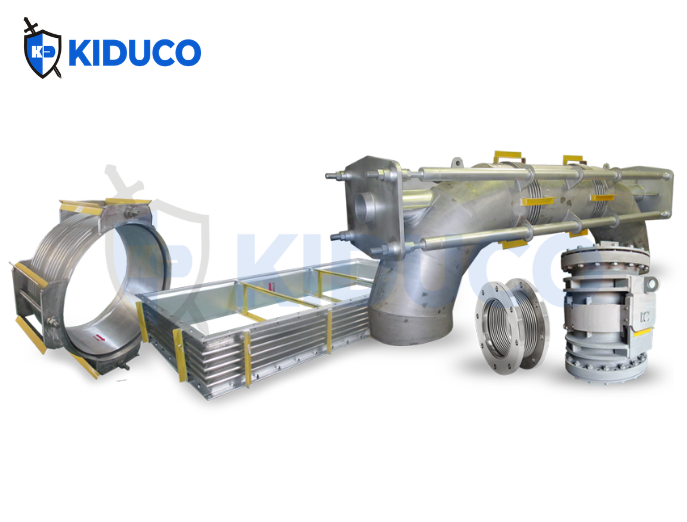

Lợi ích khi mua khớp giãn nở tại Kiên Dũng

Kiên Dũng là đối tác tin cậy tư vấn cho quý khách hàng về giải pháp khớp nối giãn nở nhiệt kim loại chất lượng cao. Với thiết kế chuẩn hóa và mẫu mã đa dạng, thiết bị cho phép lắp đặt hoặc thay thế một cách nhanh chóng.

Đặc biệt, điểm khác biệt tại Kiên Dũng chính là sự đồng hành của đội ngũ cố vấn kỹ thuật giàu kinh nghiệm, luôn sẵn sàng hỗ trợ khách hàng lựa chọn đúng chủng loại và thông số chính xác, mang lại sự tâm tuyệt đối và hiệu quả đầu tư tối ưu cho mọi dự án.
