Gioăng Bán Kim Loại Là Gì? Ứng Dụng Trong Dầu Khí, Lọc Hóa Dầu

Đăng ngày 11/03/2026 - KIDUCO Kiên Dũng

Gioăng bán kim loại là gì, cấu tạo ra sao và vì sao dòng sản phẩm này lại phù hợp với môi trường nhiệt độ cao, áp suất lớn đặc trưng của ngành dầu khí, lọc hóa dầu? Bài viết dưới đây của Kiên Dũng sẽ giúp bạn hiểu rõ cấu trúc, ưu điểm và phân loại của gioăng bán kim loại trong những hệ thống đòi hỏi độ làm kín cao.

Gioăng Bán Kim Loại Là Gì?

1. Gioăng bán kim loại là gì?

Gioăng bán kim loại (Semi-metallic gasket) là dòng gioăng làm kín được thiết kế bằng cách kết hợp giữa vật liệu kim loại và vật liệu phi kim loại, nhằm tận dụng ưu điểm của cả hai nhóm vật liệu. Được gọi là giải pháp làm kín chuyên dùng trong các hệ thống áp suất cao, nhiệt độ cao và yêu cầu an toàn cháy nổ (fire-safe).

Ưu điểm nổi bật của gioăng bán kim loại

Độ bền cơ học cao sẽ hạn chế biến dạng khi làm việc ở áp suất lớn
Chịu nhiệt tốt phù hợp với hệ thống hơi nóng, dầu truyền nhiệt
Kháng hóa chất, tùy theo vật liệu filler
Độ kín ổn định lâu dài
Phổ biến trong dầu khí, lọc hóa dầu, hóa chất và nhà máy điện

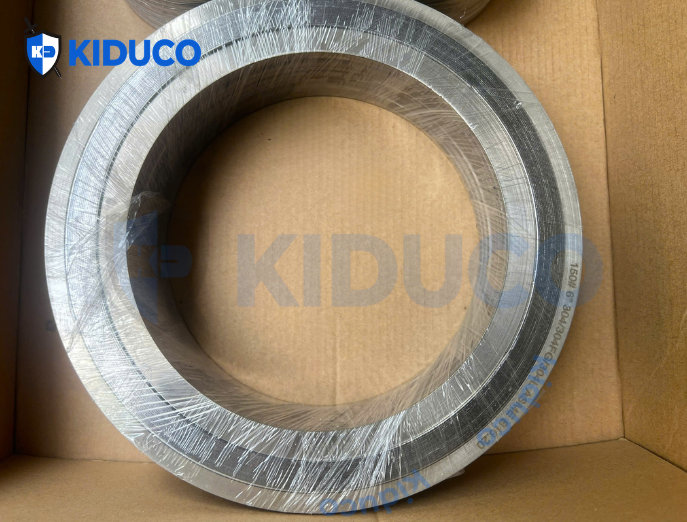

Ưu điểm nổi bật của gioăng bán kim loại

2. Cấu tạo thông thường của semi-metallic gasket

Cấu tạo cơ bản của gioăng bán kim loại gồm một lõi kim loại (thường là thép carbon, inox 304/316 hoặc hợp kim chống ăn mòn) và lớp vật liệu làm kín mềm như graphite, PTFE hoặc elastomer chịu nhiệt.

Phần kim loại đóng vai trò tạo độ bền cơ học, chống biến dạng khi siết bulong và duy trì sự ổn định của mặt bích dưới tải trọng lớn.
Lớp vật liệu mềm có khả năng lấp đầy các khe hở vi mô trên bề mặt tiếp xúc, giúp tăng độ kín và hạn chế rò rỉ môi chất.

Nhờ cấu trúc này, gioăng bán kim loại có thể hoạt động hiệu quả trong điều kiện nhiệt độ cao, dao động nhiệt liên tục và môi trường hóa chất ăn mòn, vượt xa khả năng của các loại gioăng mềm thông thường.

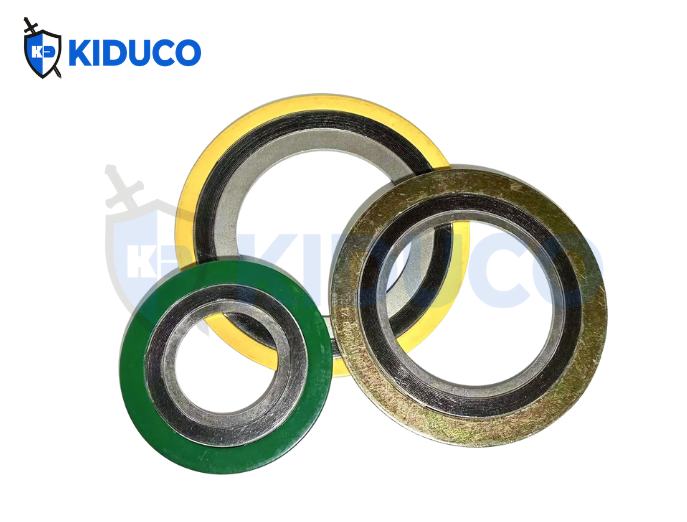

Cấu tạo thông thường của semi-metallic gasket

Các loại gioăng bán kim loại phổ biến

Spiral Wound Gasket (SWG)

Spiral Wound là dòng gioăng bán kim loại được sử dụng phổ biến nhất hiện nay. Cấu tạo gồm các lớp kim loại dạng chữ V xoắn xen kẽ với vật liệu mềm như graphite hoặc PTFE.

Phù hợp cho nhiệt độ và áp suất cao
Độ đàn hồi tốt, bù giãn nở nhiệt hiệu quả
Ứng dụng rộng trong dầu khí, hóa chất, hơi nóng

HDLE Spiral Wound (High-Density Low-Emission) là phiên bản mật độ cao, tăng số vòng kim loại và lớp graphite dày hơn, giúp giảm rò rỉ khí nhẹ và môi chất dễ bay hơi.

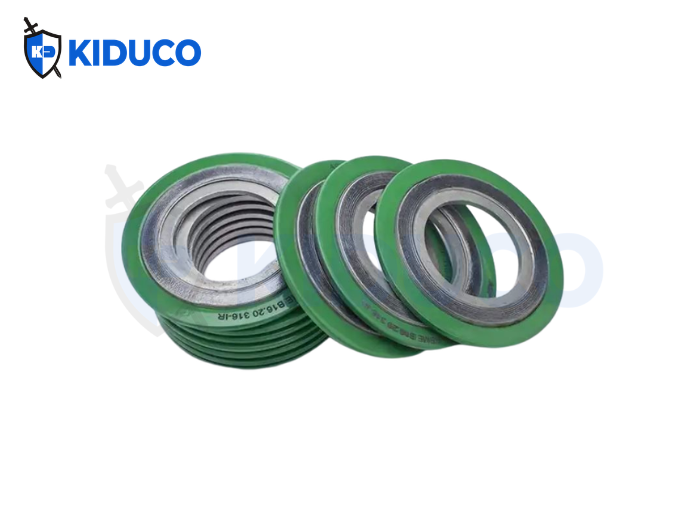

Spiral Wound Gasket (SWG)

>>> Xem thêm sản phẩm SWG tại Kiên Dũng: Spiral Wound Gaskets (SWG)

Kammprofile (Camprofile)

Gioăng Kammprofile có lõi kim loại dạng răng cưa (serrated), phủ lớp graphite hoặc PTFE hai mặt.

Làm kín tốt ở lực siết thấp hơn Spiral Wound
Phù hợp mặt bích yêu cầu độ kín cao
Có thể dùng kiểm soát phát thải (emission control)

Metal Jacketed Gasket

Là loại gioăng có lõi mềm bọc kim loại bên ngoài (single hoặc double jacket).

Dùng cho thiết bị trao đổi nhiệt
Phù hợp môi trường nhiệt cao
Tùy chọn nhiều loại hợp kim và vật liệu lõi

Corrugated Gasket

Gioăng có lõi kim loại dạng sóng, phủ lớp vật liệu mềm hai mặt.

Yêu cầu lực siết thấp
Khả năng đàn hồi tốt
Giữ tải bulong ổn định
Có thể dùng giảm phát thải

>>> Xem thêm sản phẩm Corrugated Gasket tại Kiên Dũng: Corrugated metal gaskets (CMG)

CGG / KAG (Gioăng cho thiết bị trao đổi nhiệt)

Phát triển chuyên dụng cho shell & tube heat exchanger:

CGG: Lõi kim loại dạng sóng tối ưu cho bộ trao đổi nhiệt
KAG: Dạng Kammprofile gia công chính xác

Cả hai thường phủ graphite hiệu suất cao, giúp giảm oxy hóa và duy trì độ kín lâu dài.

Ring Joint (RTJ)

Là gioăng kim loại hoàn toàn, dùng cho điều kiện áp suất và nhiệt độ cực cao.

Dạng oval hoặc octagonal
Tuân thủ tiêu chuẩn API 6A, ASME B16.20
Phổ biến trong dầu khí thượng nguồn (upstream)

KAM-ORJ là phiên bản cải tiến của RTJ, có rãnh Kammprofile giúp tăng khả năng làm kín cho mặt bích đã mòn.

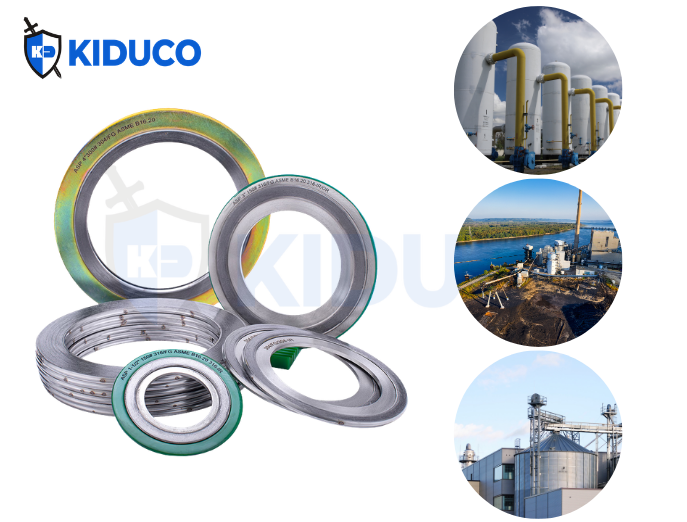

Các loại gioăng bán kim loại phổ biến

3. Vì sao gioăng bán kim loại được dùng tại dầu khí, lọc hóa dầu

Đường ống, mặt bích và thiết bị áp lực trong ngành dầu khí và lọc hóa dầu luôn làm việc trong điều kiện nhiệt độ cao, áp suất lớn và môi trường hóa chất ăn mòn mạnh. Vì vậy, yêu cầu về làm kín cùng độ bền cơ học của gioăng làm kín là vô cùng khắt khe.

Gioăng bán kim loại được ưu tiên sử dụng nhờ khả năng làm kín hiệu quả hơn so với gioăng phi kim thông thường, đặc biệt trong dải áp suất từ trung bình đến rất cao. Cấu trúc kết hợp giữa lõi kim loại chịu lực và lớp vật liệu mềm đàn hồi giúp gioăng vừa chống biến dạng khi siết chặt, vừa lấp đầy các khe hở vi mô trên bề mặt mặt bích.

Nhờ đó, sản phẩm đáp ứng:

Chịu được điều kiện nhiệt độ và áp suất khắc nghiệt
Kháng hóa chất, môi chất hydrocarbon
Đáp ứng yêu cầu an toàn cháy nổ
Giảm rò rỉ, hạn chế phát thải
Kéo dài chu kỳ bảo trì hệ thống

Chính những đặc tính này khiến gioăng bán kim loại trở thành giải pháp làm kín tiêu chuẩn trong các nhà máy dầu khí, lọc hóa dầu và các hệ thống xử lý môi chất nguy hiểm.

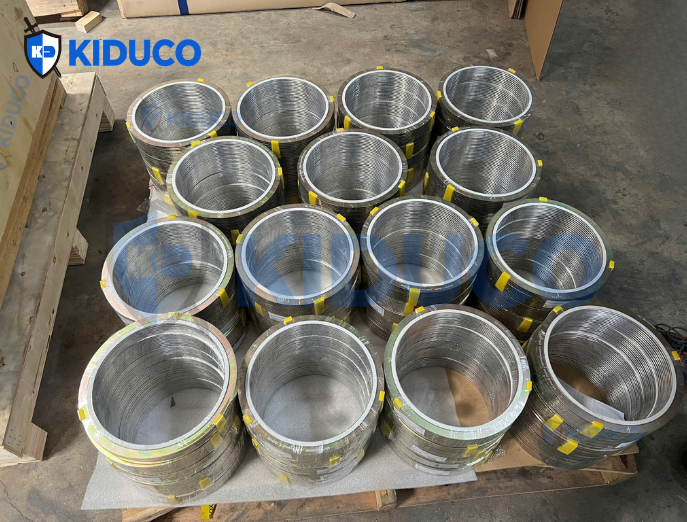

Vì sao gioăng bán kim loại được dùng tại dầu khí, lọc hóa dầu
