Ở những vị trí chịu nhiệt độ và áp suất cao như bơm, van, bộ trao đổi nhiệt, lò hơi…, khả năng chịu nén và tính bền cơ học của corrugated gasket (gioăng kim loại dạng sóng) đang trở thành giải pháp làm kín tốt thay thế cho nhiều loại gioăng truyền thống. Hãy cùng Kiên Dũng tìm hiểu về sản phẩm này trong bài viết dưới nhé!

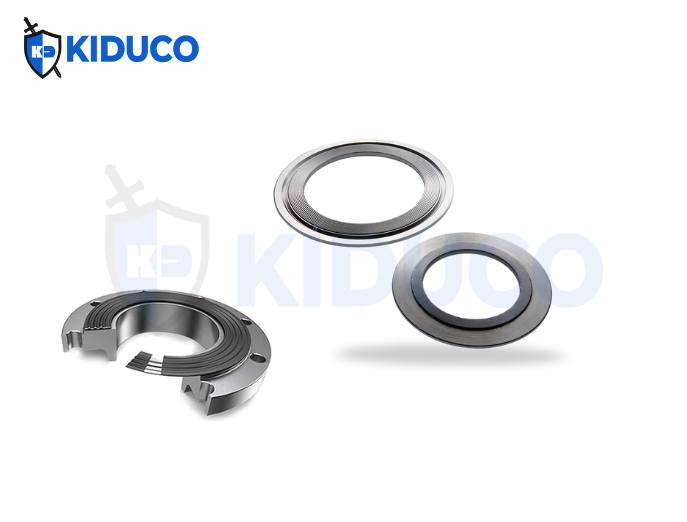

1. Corrugated gasket là gì?

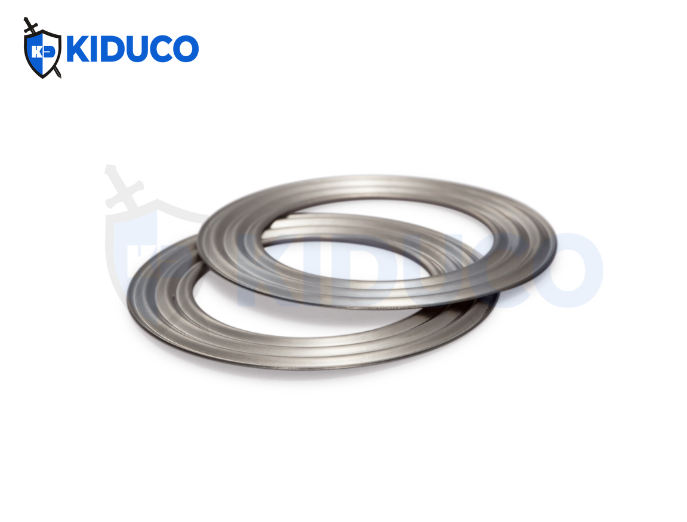

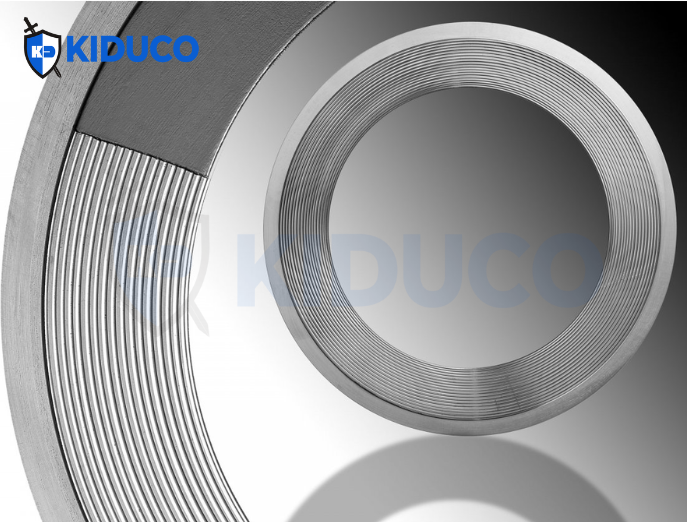

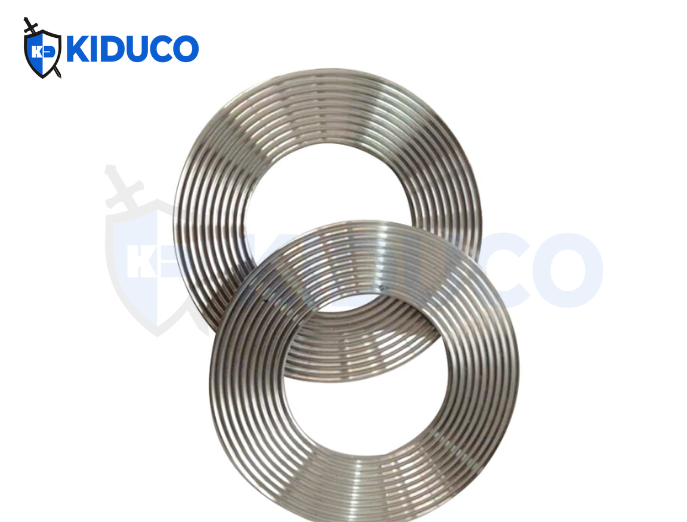

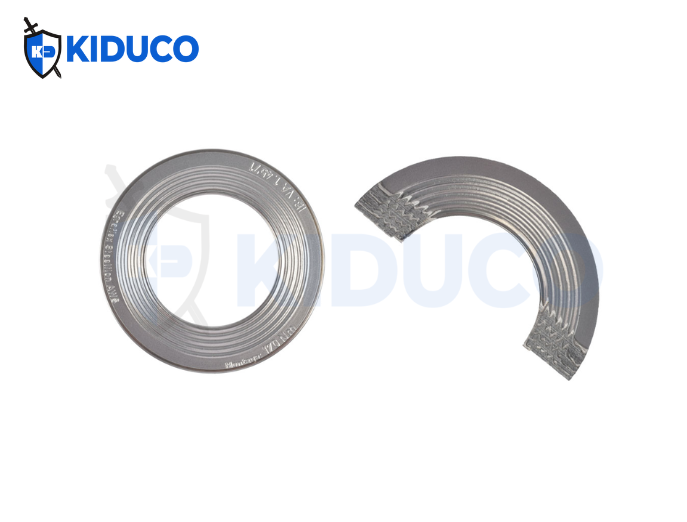

Corrugated gasket là dạng gioăng kim loại được thiết kế với phần lõi cấu trúc uốn sóng (corrugated) nhằm tạo khả năng đàn hồi và chịu tải tối ưu. Phần lõi này thường được chế tạo từ kim loại như thép cacbon, inox 304, inox 316 hoặc các hợp kim chịu nhiệt khác.
Để tăng độ kín khít và bù sai lệch bề mặt mặt bích, bề mặt gioăng được phủ một lớp vật liệu mềm không chứa amiang như graphite, PTFE (Teflon) hoặc mica, giúp tăng khả năng chịu nhiệt, chịu hóa chất và chịu áp lực. Chính sự kết hợp giữa cấu trúc kim loại dạng sóng và lớp phủ phi kim đàn hồi đã tạo nên corrugated gasket – một loại gioăng làm kín hiệu quả trong các ứng dụng đòi hỏi áp lực và nhiệt độ cao trong công nghiệp.
2. Các loại corrugated gasket chuyên dụng
Sau khi nắm được cấu tạo và nguyên lý hoạt động của gioăng kim loại dạng sóng, việc lựa chọn đúng dòng sản phẩm theo hãng sản xuất và tính năng kỹ thuật trở nên rất quan trọng. Mỗi loại corrugated gasket sẽ có sự khác nhau về vật liệu lõi, lớp phủ, khả năng chịu nhiệt – áp và môi trường làm việc phù hợp.

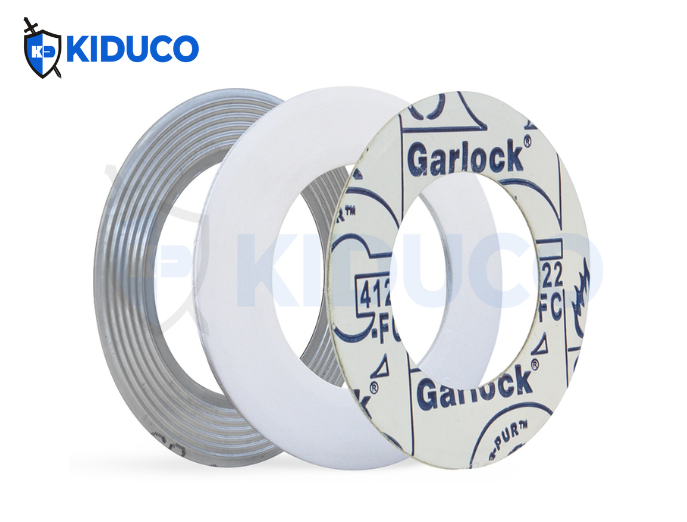

2.1 Corrugated Metal Gaskets - Garlock
Garlock là một trong những nhà sản xuất hàng đầu thế giới về gioăng kim loại dạng sóng (Corrugated Metal Gasket – CMG), với nhiều dòng sản phẩm được thiết kế chuyên biệt để sử dụng trong các điều kiện khắc nghiệt nhất. Các gioăng CMG của Garlock có cấu trúc bao gồm lõi kim loại dạng sóng kết hợp với lớp phủ làm kín mềm như graphite, ePTFE hoặc THERMa-PUR®, giúp tăng khả năng nén, chống rò rỉ và chịu được các môi trường có sự thay đổi nhiệt độ/áp suất lớn, hóa chất ăn mòn và rung động mạnh.
Các dòng sản phẩm nổi bật của Garlock gồm:
-
GRAPHONIC® (603): phủ graphite linh hoạt, chịu nhiệt đến 850°F (454°C) – hoặc 1200°F (650°C) trong môi trường hơi nước, đạt chuẩn fire-safe.
-
TEPHONIC® (604): sử dụng lớp phủ ePTFE, mềm và trám khít tốt ngay cả khi siết bu-lông thấp, kháng hóa chất vượt trội.
-
G.E.T.™: kết hợp graphite và ePTFE giúp vừa chịu nhiệt (fire-safe) vừa kháng hóa chất.
-
THERPHONIC®: phủ lớp THERMa-PUR®, chịu nhiệt lên đến 1832°F (1000°C), không thấm nước, lý tưởng cho hệ thống hơi nước và nước nóng.
-
CMG XC – Xtreme Chemical: dòng mới kháng hóa chất cực cao, fire-safe, sử dụng lớp phủ GYLON® + THERMa-PUR®, phù hợp cho cả các hệ thống yêu cầu độ tinh khiết (high purity).
>>> Xem thêm sản phẩm gioăng kim loại Garlock tại Kiên Dũng: Gioăng đệm kim loại Garlock Metallic Gaskets

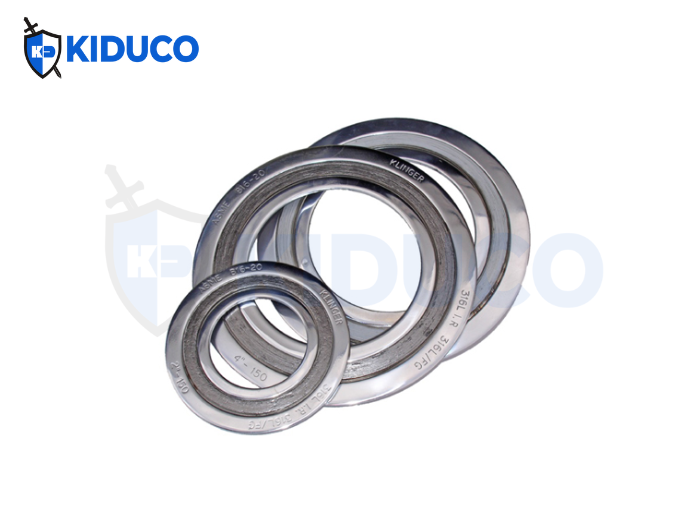

2.2 Corrugated Graphite Gasket - Klinger
Tiêu chuẩn lõi kim loại có độ dày 0,5 mm (có thể tùy chỉnh đến 0,79 mm theo yêu cầu), bước sóng chuẩn là 3 mm và độ dày sau khi tạo sóng khoảng 1,6 mm. Các vòng cố định phía trong và phía ngoài được khuyến nghị sử dụng đối với các gioăng kích thước lớn để tăng độ cứng, chống biến dạng khi thao tác và lắp đặt, đồng thời bảo vệ bề mặt làm kín khỏi xói mòn hoặc oxy hóa sớm trong quá trình làm việc.
Ứng dụng phù hợp:
-
Các thiết bị dạng tàu áp lực, bình chịu áp có khe hẹp
-
Hệ thống đường ống (pipeline)
-
Các môi trường làm việc có dải nhiệt độ rộng
Khả năng vận hành:
-
Chịu nhiệt độ tối đa: 450°C
-
Áp suất tối đa: 100 bar
-
Độ dày điển hình: 2,5 mm
-
Vật liệu: inox 316 / graphite (có thể phủ PTFE theo yêu cầu – KLINGER Softchem)
>>> Xem thêm sản phẩm gioăng kim loại Klinger tại Kiên Dũng: Cung cấp gioăng kim loại Klinger nhập khẩu chính hãng
3. Ứng dụng của gioăng kim loại
Gioăng kim loại dạng sóng được sử dụng rộng rãi trong những hệ thống làm việc ở nhiệt độ và áp suất cao, nơi cần khả năng chịu biến dạng tốt và làm kín ổn định. Loại gioăng này phù hợp cho các bồn chứa hóa chất, bình áp lực có bề rộng mặt bích hẹp hoặc các đường ống dẫn khí, hơi nước, dầu nóng với dải nhiệt làm việc lên tới 450°C.
-
Bộ trao đổi nhiệt và các mối nối giãn nở trong ngành hóa dầu
-
Van, máy bơm, máy nén khí, nồi hơi làm việc trong môi trường khắc nghiệt
-
Hệ thống có lưu chất là khí, hóa chất, axit, dầu, hơi nóng
-
Ngành khai khoáng, dầu khí và sản xuất năng lượng
-
Ngành luyện kim, cơ khí chế tạo
-
Ngành công nghiệp hóa chất, quy trình nhiệt
-
Các hệ thống sản xuất công nghiệp nặng cần độ kín khít, chịu nhiệt và áp suất cao
Lưu ý: Không nên sử dụng gioăng dạng sóng cho các mặt bích tiêu chuẩn ASME B16.5 hoặc các đầu nối ống chịu tuần hoàn nhiệt mạnh, bởi lớp phủ mềm bên trong có thể bị thổi ra khiến gioăng không phục hồi được. Trong các trường hợp này, chuyên gia khuyến cáo sử dụng Spiral Wound Gasket (SWG) thay thế.
