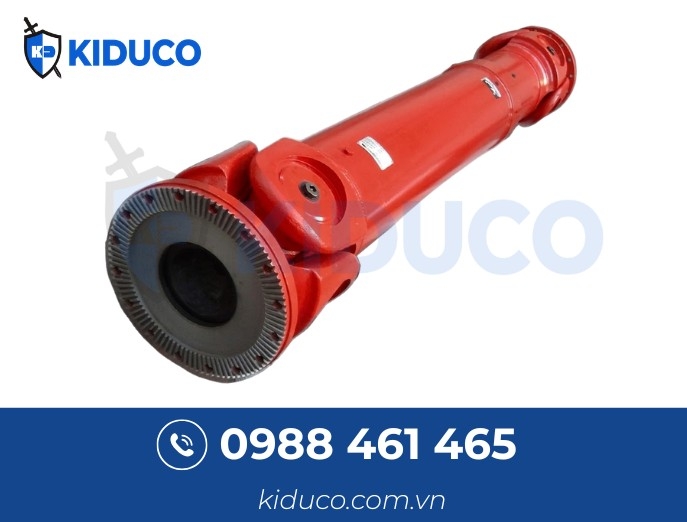

Trục Cardan Green Gear GreenFlex GF

Trục răng (trục các-đăng răng) là các phần tử truyền động thiết yếu trong các nhà máy cán, có nhiệm vụ kết nối các trục cán với động cơ, đảm bảo truyền mô-men xoắn cao và bù lại độ lệch trục. Dòng trục GreenFlex GF của hãng GGT được thiết kế đặc biệt cho các ứng dụng máy cán – nơi mà các bộ phận truyền động (chủ động) và bộ phận được truyền động (bị động) bắt buộc phải lệch tâm/lệch trục và chịu các biến đổi về góc mặt phẳng.

Nhờ vào biên dạng răng tiên tiến (răng dạng phồng/lồi với bề mặt tiếp xúc lớn), các quy trình xử lý nhiệt đặc biệt và vật liệu có độ bền cao, các trục này đảm bảo hiệu suất vượt trội, hiệu quả vận hành tối ưu và yêu cầu bảo trì ở mức tối thiểu ngay cả trong những điều kiện làm việc khắc nghiệt nhất. Một cải tiến mang tính đột phá độc quyền là hệ thống bôi trơn bằng mỡ tự động đã được cấp bằng sáng chế, giúp kéo dài chu kỳ bảo trì, làm cho quy trình vận hành trở nên đáng tin cậy và bền vững hơn.

1. Dòng sản phẩm GreenFlex GF Series

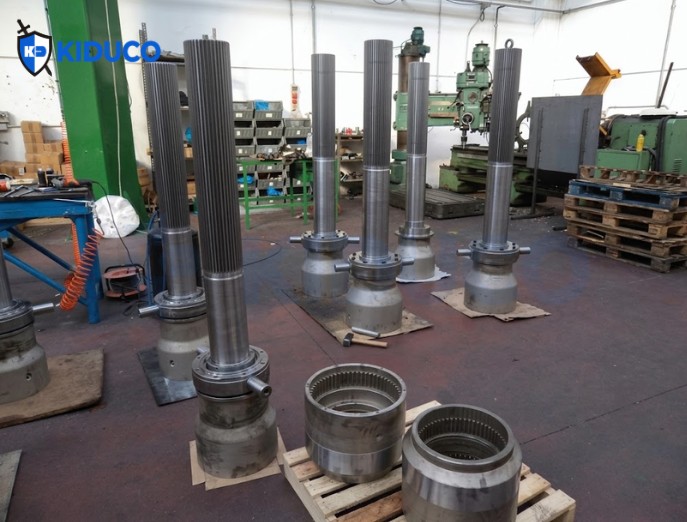

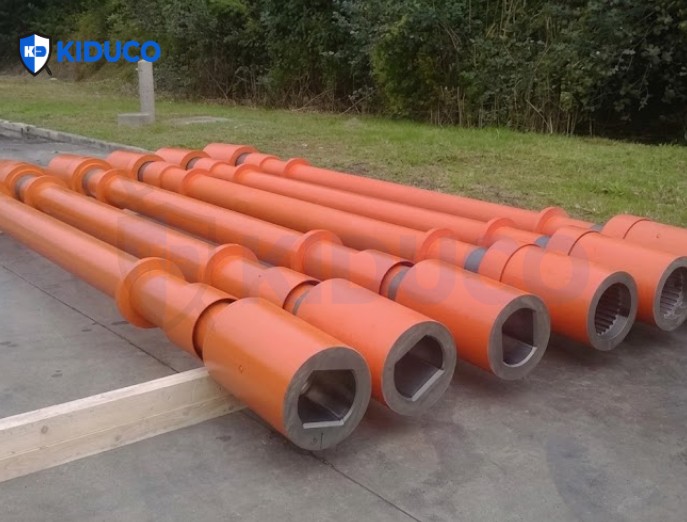

Trục đăng răng (trục các-đăng răng) dùng cho máy cán dòng GreenFlex GF của hãng Green Gear Trasmissioni Srl được thiết kế đặc biệt cho các ứng dụng trong máy cán công nghiệp – nơi mà các bộ phận truyền động (chủ động) và bộ phận được truyền động (bị động) bắt buộc phải lệch tâm/lệch trục với nhau, và là nơi mà góc làm việc có thể dễ dàng thay đổi.

Trục đăng răng là các thành phần cốt lõi trong chuỗi động học của máy cán. Chính vì lý do đó, Green Gear Trasmissioni Srl đã thiết kế thành công dòng sản phẩm GF series nhằm đảm bảo và cam kết về hiệu suất, hiệu quả vận hành, đồng thời giúp việc bảo trì trở nên ít hơn và dễ dàng hơn. Có được điều này là nhờ vào:

• Cải tiến biên dạng răng và bề mặt tiếp xúc.

• Quy trình xử lý nhiệt đặc biệt.

• Vật liệu chế tạo tốt hơn.

• Hệ thống phớt chặn (seal) cải tiến và bề dày kinh nghiệm lâu năm.

2. Các phân loại của GreenFlex GF

GGT cung cấp nhiều loại trục đăng răng máy cán khác nhau để đáp ứng toàn bộ các ứng dụng trong khu vực cán hoàn thiện (finishing area). Trong số đó, các loại phổ biến nhất bao gồm:

• TYPE 1: Dòng GF làm từ thép 42CrMo4 kết hợp thấm nitơ bằng phương pháp gas (gas nitriding).

• TYPE 2: Dòng GF làm từ thép 31CrMo12 kết hợp thấm nitơ bằng phương pháp gas.

• TYPE 3: Dòng GF làm từ thép 41CrAlMo7 kết hợp thấm nitơ bằng phương pháp gas.

• TYPE 4: Dòng GF làm từ thép X38CrMoV51 (AISI H11).


Độ lệch trục

Nhờ sử dụng các biên dạng đặc biệt, trục đăng răng đảm bảo kết nối tối ưu giữa trục bánh răng chủ động (pinion shafts) và cổ trục cán (roll necks), ngay cả khi có độ lệch trục lớn, cũng như có sự dịch chuyển theo chiều trục và chiều hướng tâm.

Độ lệch động tối đa được bù bởi hệ thống răng GGT:

• Góc lệch động tối đa (Max dynamic angle): 3°30'

• Góc lệch tĩnh tối đa (Max static angle): 5°00'

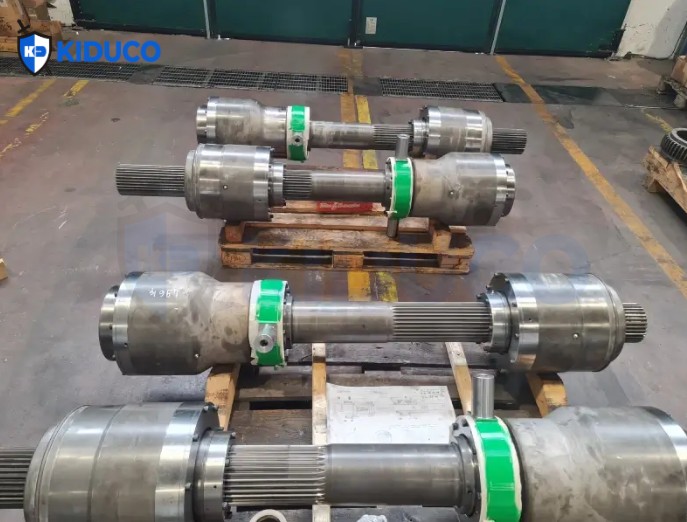

Hệ thống răng - GGT Toothing

Các răng khớp dạng phồng (crowned gear teeth) của trục đăng răng GGT, dòng GF series, đã được thiết kế để đảm bảo hiệu suất tốt nhất trong các điều kiện khắc nghiệt và trọng yếu.

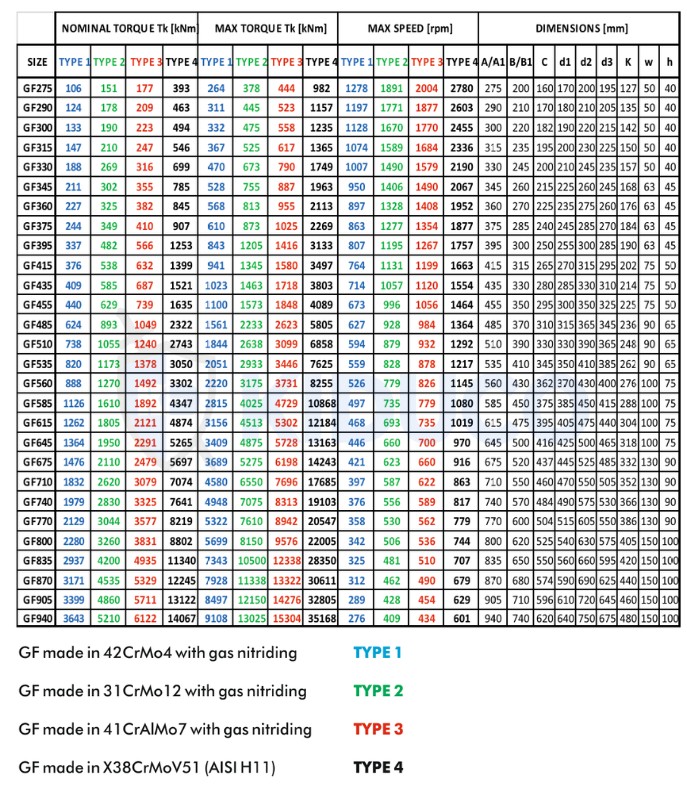

3. Bảng thông số GreenFlex GF Series

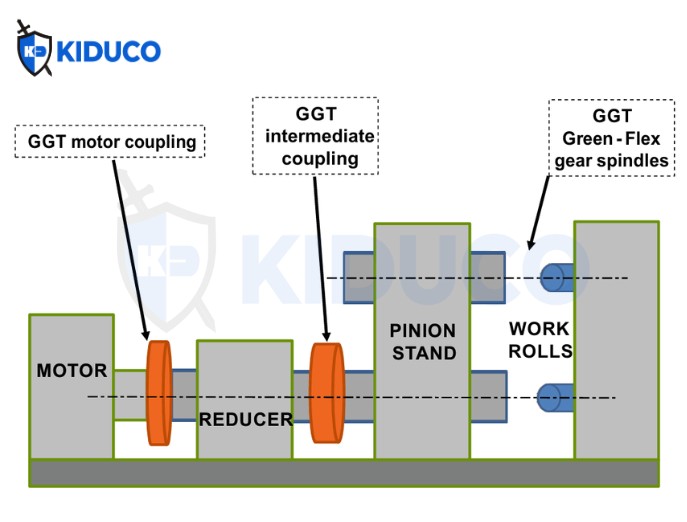

Chuỗi động học điển hình của một nhà máy cán (Typical kinematic chain of a rolling mill plant)

Nhà máy cán kim loại đen và kim loại màu:

• Hot strip mill: Nhà máy cán băng nóng / máy cán thép tấm nóng

• Cold rolling mill: Nhà máy cán nguội

• Bar mill: Nhà máy cán thép thanh / thép định hình

• Wire rod mill: Nhà máy cán thép dây / thép cuộn phi

• Plate mill: Nhà máy cán thép tấm dày

• Section mill: Nhà máy cán thép hình (thép chữ U, I, V, H...)

• Merchant mill: Nhà máy cán thép thương mại

• Rail mill: Nhà máy cán ray tàu hỏa

• Multi pipe mill (MPM): Nhà máy cán đa ống (công nghệ MPM)

• Seamless tube plant (PQF / FQM): Nhà máy sản xuất ống đúc / ống không hàn (sử dụng công nghệ PQF hoặc FQM)
