Tổng Quan Hộp Số Và Bộ Giảm Tốc Lắp Cho Động Cơ Điện

Đăng ngày 24/03/2026 - KIDUCO Kiên Dũng

Hộp số và bộ giảm tốc giúp điều chỉnh tốc độ, gia tăng lực kéo và hỗ trợ máy móc làm việc tốt hơn. Nhưng mỗi ứng dụng sẽ cần một cấu hình truyền động khác nhau, do đó, luôn cần biết rõ nguyên lý làm việc của hộp số, đặc điểm từng loại bánh răng và tiêu chí lựa chọn thiết bị phù hợp.

1. Cách hoạt động của hộp số và bộ giảm tốc

Hộp số và bộ giảm tốc (gearbox / speed reducer) là cụm bánh răng cơ khí được sử dụng phổ biến trong các hệ thống truyền động và tự động hóa điều chỉnh tốc độ và mô-men xoắn của động cơ. Chúng tiếp nhận chuyển động quay tốc độ cao từ động cơ điện (hoặc động cơ đốt trong), sau đó truyền qua các cặp bánh răng để tạo ra tốc độ đầu ra phù hợp với yêu cầu vận hành của máy móc.

Nguyên lý hoạt động:

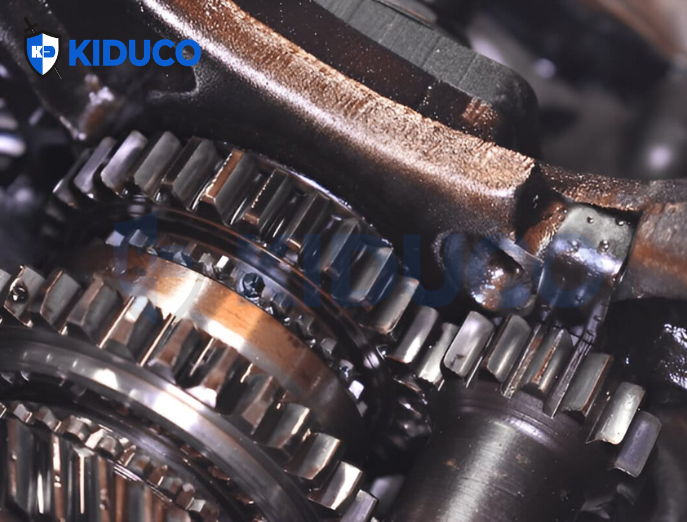

Về nguyên lý, khi giảm tốc độ quay, hộp số sẽ tăng mô-men xoắn ở đầu ra, giúp máy vận hành khỏe hơn và chịu tải tốt hơn. Ngược lại, nếu thiết kế để tăng tốc, mô-men xoắn sẽ giảm thì cơ chế này dựa trên tỷ số truyền giữa các bánh răng: bánh răng nhỏ dẫn động bánh răng lớn sẽ làm giảm tốc và tăng lực xoắn. Trong thực tế, bộ giảm tốc thường sử dụng cấu trúc nhiều cấp bánh răng để đạt tỷ số truyền lớn, giúp giảm tốc sâu và tăng mô-men đáng kể.

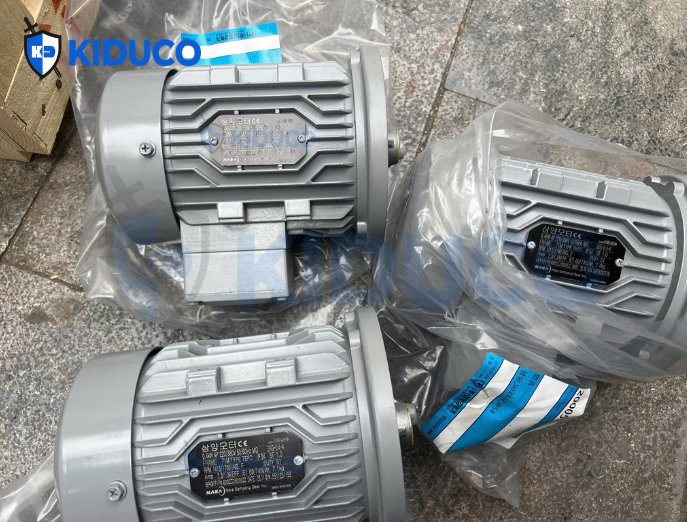

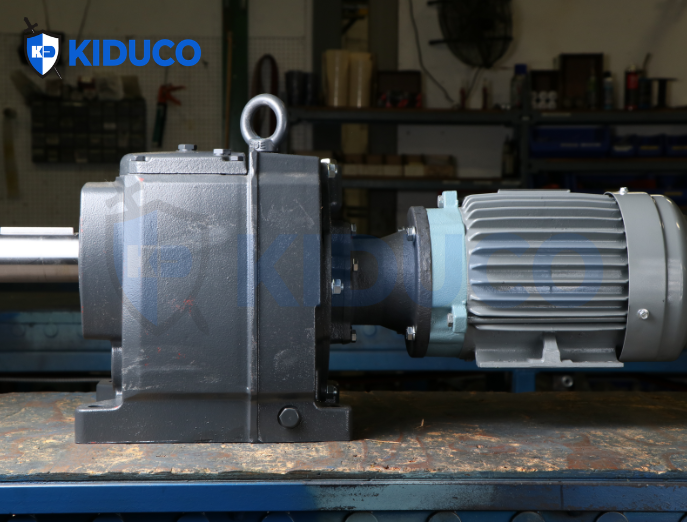

Motor giảm tốc (geared motor) là tổ hợp giữa động cơ và hộp số giảm tốc lắp liền thành một khối đồng bộ. Thiết kế tích hợp này giúp tối ưu kích thước, giảm rung động, dễ lắp đặt và đảm bảo tính tương thích kỹ thuật. Các bộ motor giảm tốc thường được sản xuất hoàn chỉnh bởi nhà chế tạo hộp số chuyên nghiệp và cung cấp dưới dạng trọn bộ.

Về bản chất, “bộ giảm tốc” là một dạng của hộp số chuyên dùng để giảm tốc độ và tăng mô-men xoắn cho động cơ điện. Do phần lớn ứng dụng công nghiệp đều cần giảm tốc tăng lực kéo, nên hai thuật ngữ hộp số và bộ giảm tốc thường được sử dụng thay thế cho nhau. Tuy nhiên, xét về kỹ thuật, hộp số là khái niệm rộng hơn vì vẫn có những thiết kế dùng để tăng tốc độ đầu ra khi cần thiết.

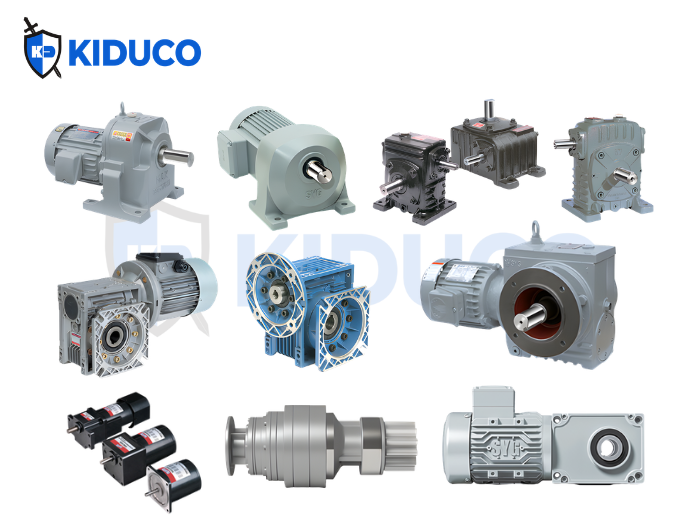

2. Các loại hộp số và giảm tốc

Hộp số công nghiệp được chia thành hai nhóm chính theo hướng truyền động: hộp số đồng trục (in-line gearbox) và hộp số vuông góc (right-angle gearbox). Mỗi nhóm sử dụng những loại bánh răng khác nhau đáp ứng tùy theo yêu cầu về tốc độ, mô-men xoắn, độ ồn và không gian lắp đặt.

Hộp số đồng trục (In-line Gearboxes)

Hộp số đồng trục truyền chuyển động quay từ động cơ đến trục ra song song với trục động cơ. Tùy theo cấu tạo bộ truyền bánh răng, trục ra có thể:

Đồng tâm (thẳng hàng) với trục động cơ
Hoặc lệch tâm một khoảng nhỏ

Loại hộp số này thường được dùng trong các hệ truyền động thẳng, tiết kiệm không gian chiều ngang và dễ lắp đặt. Các dạng bánh răng phổ biến gồm:

Bánh răng trụ răng thẳng (Spur Gears): Thiết kế phổ biến nhất nhờ dễ chế tạo, dễ bảo trì và được tiêu chuẩn hóa cao. Tuy nhiên, khả năng truyền mô-men xoắn không lớn bằng một số loại bánh răng khác.
Bánh răng trụ răng nghiêng (Helical Gears): Bánh răng răng nghiêng có khả năng ăn khớp tốt hơn răng thẳng, giúp truyền động êm ái và giảm tiếng ồn. Tuy nhiên, cấu trúc răng nghiêng tạo ra lực dọc trục, vì vậy trong một số ứng dụng mô-men rất lớn cần có giải pháp triệt tiêu lực này.
Bánh răng chữ V (Herringbone Gears): Đây là dạng kết hợp của hai bánh răng nghiêng ngược chiều đặt liền nhau. Thiết kế này giữ được ưu điểm truyền động êm và chịu tải cao của răng nghiêng, đồng thời triệt tiêu lực dọc trục. Nhờ đó, bánh răng chữ V rất phù hợp cho các hệ truyền động công suất lớn và tải nặng.
Bánh răng hành tinh (Planetary Gears): Hệ bánh răng hành tinh có cấu trúc nhỏ gọn nhưng đạt tỷ số truyền lớn và hiệu suất cao. Độ rơ thấp (backlash nhỏ) khiến loại này đặc biệt phù hợp cho các yêu cầu độ chính xác cao hoặc thường xuyên khởi động hoặc dừng.

Hộp số vuông góc (Right-Angle Gearboxes)

Hộp số vuông góc truyền chuyển động từ động cơ đến trục ra vuông góc 90° so với trục động cơ. Loại này thường được sử dụng khi không gian lắp đặt hạn chế hoặc cần đổi hướng truyền động. Các dạng bánh răng phổ biến gồm:

Bánh răng côn (Bevel Gears): Bánh răng côn có hình dạng thuôn, ăn khớp với bánh răng đặt ở góc khác nhau. Chúng thường được dùng để đổi hướng truyền động sang góc vuông.
Bánh răng trục vít (Worm Gears): Bộ truyền trục vít gồm một trục vít dạng ren xoắn ăn khớp với bánh vít đặt vuông góc. Nhờ cơ chế trượt giữa các bề mặt răng, hộp số trục vít vận hành êm và ít tiếng ồn. Tuy nhiên, ma sát lớn làm hiệu suất truyền động thấp hơn các loại bánh răng khác, đặc biệt khi góc nâng ren vượt khoảng 15°.

>>> Xem thêm sản phẩm tại Kiên Dũng: Động Cơ & Hộp Số Giảm Tốc Nara Samyang

3. Lắp đặt và bảo dưỡng hộp số đúng cách

Nhiều trường hợp hư hỏng sớm không xuất phát từ lỗi sản xuất mà do hộp số làm việc vượt quá hệ số tải thiết kế hoặc không được bảo trì đúng cách. Yếu tố quan trọng nhất trong bảo dưỡng hộp số là đảm bảo hệ thống bôi trơn đầy đủ và liên tục.

Bên cạnh đó, lắp đặt hộp số đúng kỹ thuật đóng vai trò then chốt giúp giảm rung động và ứng suất cơ học lên hệ truyền động. Cần đặc biệt chú ý căn chỉnh đồng tâm giữa:

Động cơ và hộp số
Hộp số và thiết bị tải

Sai lệch tâm trục phải nằm trong giới hạn cho phép của nhà sản xuất, nếu không sẽ gây rung lắc, phát sinh nhiệt, mài mòn nhanh và làm giảm tuổi thọ vòng bi cũng như bánh răng. Lắp đặt chính xác kết hợp bảo dưỡng định kỳ sẽ giúp hộp số làm việc ổn định, nâng cao hiệu suất và kéo dài được thời gian sử dụng.
