Khớp nối xoay Rotary Joint Daxuan

Mã sku: (Đang cập nhật...)

Liên hệ

Nhà sản xuất: Daxuan Deublin

THÔNG TIN TƯ VẤN VIÊN

  • Điện thoại/Zalo: 0988.461.465
  • Email: salesadmin@kiduco.com.vn

Liên hệ qua Zalo để nhận báo giá mới nhất TẠI ĐÂY

Facebook: https://www.facebook.com/kiduco

Rotary Joint còn được gọi là khớp quay/khớp nối xoay hoặc ổ nối quay, là một Thiết bị cơ khí quan trọng trong nhiều ứng dụng công nghiệp. Được thiết kế cho phép lưu chất (nước, dầu thủy lực, khí, hơi nóng...)  di chuyển từ một nguồn cố định dưới áp lực tới thiết bị quay mà không làm gián đoạn quá trình chuyển động hoặc rò rỉ lưu chất, Rotary Joint Đóng vai trò quan trọng trong các ứng dụng cần kết nối các thành phần quay như trục quay, hệ thống thủy lực với các ống dẫn lưu chất.

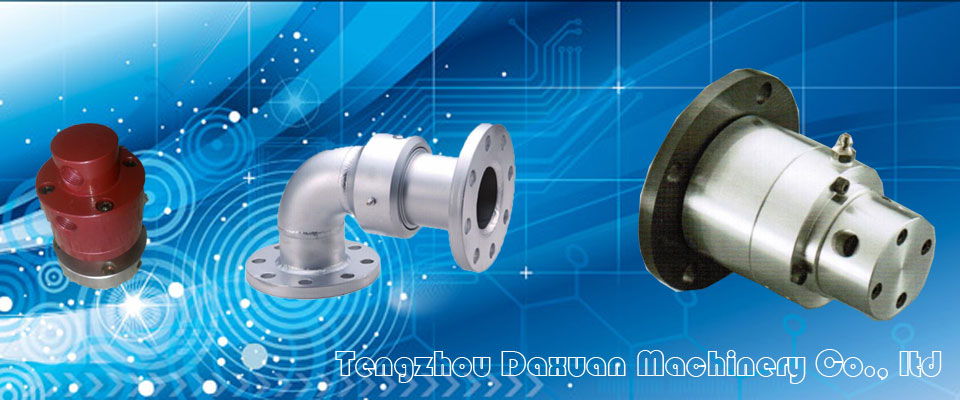

Khớp nối xoay Rotary Joint

1. Cấu trúc và hoạt động khớp nối xoay rotary Joint

Khớp nối xoay rotary Joint thường bao gồm hai phần chính: một phần cố định và một phần xoay. Phần cố định được gắn chặt với hệ thống đường ống, nguồn cấp lưu chất, trong khi phần xoay được kết nối với thành phần quay. Các phần này được cách ly bằng các mặt chà (hoặc vật liệu làm kín, mặt đá, mặt gương, seal face…) để đảm bảo không khí hoặc chất lỏng không thoát ra ngoài.

Thách thức và cũng là công nghệ tối ưu của Rotary Joint so với các sản phẩm làm kín khác như O-ring, phớt,... đó là làm kín lưu chất giữa phần động và phần tĩnh của Rotary Joint.

Hoạt động của khớp nối xoay Rotary Joint dựa vào sự chuyển động quay linh hoạt. Khi thiết bị quay xoay, phần xoay của khớp nối xoay cũng xoay theo, giữ cho luồng chất lỏng hoặc hơi tiếp tục chảy mà không bị gián đoạn.

Về nguyên lý làm kín, cơ bản Rotary Joint sẽ có 2 phần làm kín: Phần tĩnh và phần động:

  • Phần làm kín tĩnh: bao gồm O-ring, tấm đệm làm kín (gasket) hoặc các loại seal làm kín tĩnh được đặt ở các vị trí kết nối giữa các chi tiết kim loại, ngăn không cho chất lỏng rò rỉ trong suốt chiều dài của Rotary Joint.
  • Phần làm kín động: Làm kín động được thực hiện ngay tại bề mặt tiếp xúc giữa phần động và phần tĩnh. Có 2 phương pháp cơ bản là sử dụng phớt cơ khí và sử dụng phớt quay.
    • Phớt cơ khí: Nguyên lý cơ bản sẽ gồm 2 bề mặt giao nhau (một tĩnh và một quay) dưới áp lực để ngăn chặn rò rỉ chất lỏng. Sử dụng phớt cơ khí với các ứng dụng có nhiệt độ cao và áp suất lớn.
    • Phớt xoay: Loại phốt này thông thường được biết đến nhiều với công dụng chặn dầu, sử dụng với tốc độ chậm.
  • Vật liệu seal: Việc lựa chọn vật liệu của seal phụ thuộc vào ứng dụng và điều kiện làm việc. Thông thường đối với seal tĩnh sẽ là những vật liệu có tính chất đàn hồi (NBR, Viton, EPDM, FFKM…), và mặt chà sẽ sử dụng vật liêu đặc biệt (Carbon, Ceramic, SiC,...)

2. Ứng dụng và lợi ích

Khớp nối xoay rotary Joint được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

  • Công nghiệp máy móc: Truyền tải chất lỏng làm mát hoặc dầu nhớt trong máy cắt kim loại hoặc máy công cụ.
  • Được sử dụng trong hệ thống xe cẩu, xe nâng, hệ thống quạt công nghiệp.
  • Khớp nối quay rotary joint được sử dụng rộng rãi và phổ biến trong sản xuất phụ kiện, chế tạo các vật liệu như inox, sắt, thép….
  • Công nghiệp chế biến thực phẩm: Truyền tải chất lỏng hoặc hơi nhiệt độ cao trong quá trình chế biến thực phẩm.
  • Công nghiệp giấy: Sử dụng để truyền tải hơi hoặc chất lỏng trong quá trình sản xuất giấy.
  • Công nghiệp dầu khí: Dùng để truyền tải chất lỏng hoặc hơi trong các hệ thống khoan dầu.
  • Khớp nối xoay được sử dụng để lắp đặt trong các thiết bị và hệ thống có liên quan.
  • Thiết bị quay công nghiệp:
    • Bàn xoay: Sử dụng cho máy móc gia công, máy hàn, và lắp ráp máy móc để xoay phôi.
    • Bàn chia độ: Định vị và xoay chi tiết
    • Máy đóng gói: Sử dụng cho dây chuyền đóng gói
    • Máy sợi: Sử dụng gia nhiệt ống cho dây chuyền kéo sợi
  • Công nghiệp tự động hóa: Sử dụng để điều khiển máy móc cho dây chuyền tự động hóa.
  • Công nghiệp luyện kim, nhà máy thép: Làm mát trục vận chuyển phôi, làm mát lò quay liệu…
  • Công nghiệp sản xuất giấy: Gia nhiệt trục cho dây chuyền vận chuyển giấy.
  • Công nghiệp sản xuất bao bì: Gia nhiệt trục để kéo mảng.
  • Công nghiệp thực phẩm: Vận chuyển lưu chất cho dây chuyền chiết  rót.
  • Công nghiệp năng lượng: Vận chuyển lưu chất để bôi trơn hệ thống hoặc điều chỉnh độ nghiêng của cánh quạt.
  • Công nghiệp hóa chất: Cung cấp lưu chất để làm mát hoặc gia nhiệt trong quá trình khuấy trộn.
  • Công nghiệp vũ trụ và quốc phòng: Sử dụng để vận chuyển lưu chất làm quay các chi tiết quay, điều chỉnh độ nghiêng cánh quạt…

Lợi ích chính của việc sử dụng khớp nối xoay Daxuan bao gồm:

  • Dễ dàng lắp đặt: Khớp nối xoay rotary joint Daxuan thường có thiết kế linh hoạt, dễ dàng lắp đặt và thay thế.
  • Giảm ma sát: Giúp giảm ma sát trong quá trình quay, kéo dài tuổi thọ của máy móc và thiết bị.
  • Bảo trì dễ dàng: Có thể bảo trì và bảo dưỡng một cách dễ dàng để duy trì hiệu suất hoạt động tốt.
  • Cho lưu chất lưu chuyển trong thiết bị quay: Cho phép chất lỏng lưu chuyển trong thiết bị quay trong toàn bộ quá trình hoạt động mà không làm gián đoạn quá trình hoạt động.
  • Ngăn chặn sự rò rỉ: Với kết cấu đặc biệt, ngăn không cho chất lỏng rò rỉ ra ngoài trong quá trình hoạt động.
  • Sử dụng được trong nhiều ứng dụng, đa dạng điều kiện làm việc, đa dạng chất lỏng.
  • Có thể sử dụng trong những ứng dụng với tốc độ cao, nhiệt độ lớn, lưu chất có tính ăn mòn cao…
  • Tiết kiệm chi phí: Giảm thiểu thời gian bảo trì và sửa chữa, tăng năng suất làm việc của thiết bị.

3. Công ty phân phối khớp nối xoay rotary joint Daxuan

Kiduco (Kiên Dũng) là một trong những công ty hàng đầu trong việc cung cấp thiết bị công nghiệp lớn tại Việt Nam. Hiện đơn vị đang là nhà phân phối chính hãng của các thương hiệu đứng đầu thế giới như Lechler, Beda, Daxuan… Hiện nay, công ty Kiduco (Kiên Dũng) sở hữu số lượng sản phẩm lên đến 1.000 các trang thiết bị công nghiệp khác nhau, Quý khách hàng lựa chọn là khách hàng của Kiduco sẽ được kỹ sư hỗ trợ nhanh chóng tìm thấy được đúng sản phẩm mà mình đang tìm kiếm.

Kiduco (Kiên Dũng) có một đội ngũ kỹ sư và chăm sóc khách hàng chuyên nghiệp, chắc chắn khi đến với Kiduco, mọi thắc mắc của khách hàng về sản phẩm khớp nối xoay rotary joint hoặc bất kỳ sản phẩm công nghiệp nào khác sẽ được giải đáp một cách nhanh chóng. Ngoài ra, với chế độ bảo hành lâu dài, khách hàng có thể yên tâm khi mua sản phẩm tại đây.

Khớp nối xoay rotary joint Daxuan là một phần quan trọng của nhiều hệ thống công nghiệp, giúp truyền tải chất lỏng và hơi một cách hiệu quả và liên tục trong quá trình quay. Với thiết kế linh hoạt và tính ứng dụng rộng rãi, chúng đóng vai trò quan trọng trong việc duy trì hiệu suất và tuổi thọ của máy móc và thiết bị công nghiệp. Đến với Kiduco khách hàng được Kỹ Sư tư vấn mua đúng sản phẩm khớp nối xoay theo mong muốn.

Thông số kỹ thuật khớp nối xoay rotary Joint Daxuan

Tốc độ vòng xoay

N≤1000rpm

Nhiệt độ thích hợp

t≤100°

Áp lực

≤1.0mpa

Môi trường

Nước, khí, nước mặn, dầu thủy lực
