Đệm giảm chấn cho khớp nối KTR Rotex GS19 98ShA RED

Mã sku: KTR-ROTEX-GS19-98SHA-SPIDER

Liên hệ

Nhà sản xuất: KTR, Đức

Hỗ trợ kỹ thuật

Mai Văn Thọ (Mr. Thomas) - Sales Engineer

Di động: +84 906.354339

Email: tho.kiduco@gmail.com

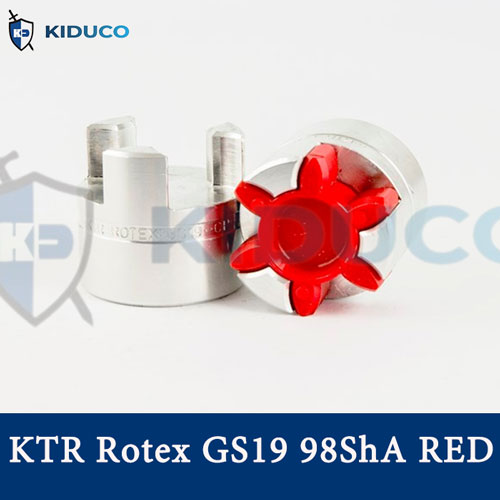

Đệm giảm chấn khớp nối KTR Rotex GS19 98ShA RED:

Đệm cao su giảm chấn khớp nối KTR Rotex GS19, độ cứng 98 Shore A, màu đỏ RED, được thiết kế dạng hoa mai 6 cánh, đặc trưng với kích thước nhỏ, khối lượng nhẹ, có chức năng giảm sốc linh hoạt, momen quán tính thấp nhưng truyền được lực xoắn lớn, vật liệu Polyurethane.

Thông số kỹ thuật KTR Rotex GS19 98ShA RED Spider Coupling:

  • Torque Rated TKN = 21 Nm (for KTR Rotex GS Backlash-free Jaw Coupling  Hub Steel Standard)

  • Độ cao b = 12mm. Không gian lắp đặt E = 16mm

  • Đường kính trong dH = 18mm.

  • Đường kính ngoài DH = 40mm.

  • Thiết kế dạng hoa mai 6 cánh.

Vật liệu giảm chấn Polyurethane giữa các khớp nối có sẵn nhiều độ cứng khác nhau, loại 98ShA chịu được nhiệt độ cao (short-term temperature: -40ºC đến 120ºC), hấp thụ rung động tốt và có tuổi thọ dài. Cách nhận biết độ cứng từ quan sát trực quan: màu xanh dương blue (80 Shore A), màu vàng yellow (92 Shore A), màu đỏ red (98 Shore A), màu xanh lục green (64 Shore D) và màu xám grey (72 Shore D). Loại 98 Shore A GS (màu đỏ) được sử dụng phổ biến nhất, phù hợp với nhiều loại khớp nối Rotex GS vì có đầy đủ các kích thước, đáp ứng mọi yêu cầu về momen, vật liệu khớp nối.

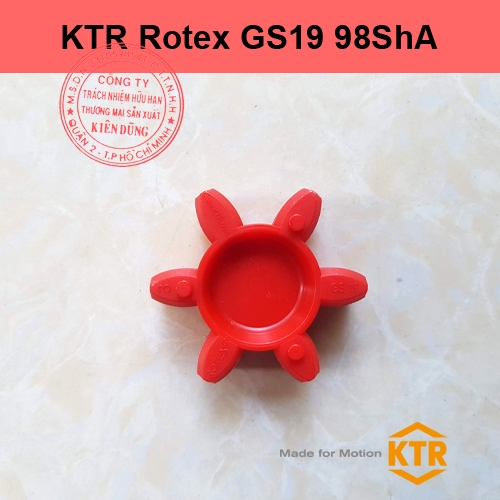

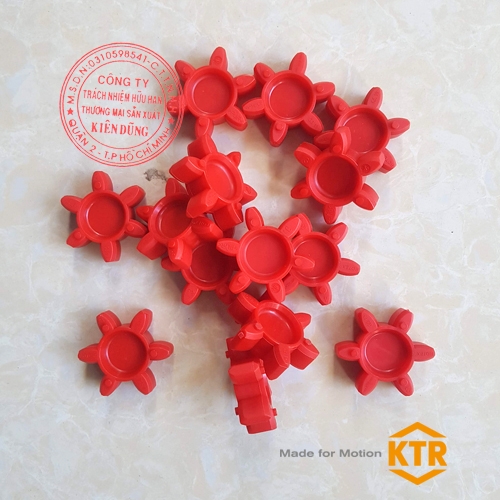

Đệm giảm chấn cho khớp nối KTR Rotex GS19 98ShA RED Band Đệm giảm chấn cho khớp nối KTR Rotex GS19 98ShA RED Group

Danh sách đệm giảm chấn khớp nối KTR Rotex GS 98ShA RED

Rotex GS Size Spider 98 Shore-A Rated Torque [Nm]
  TKN TK Max
KTR Rotex GS5 98ShA 0.9 1.7
KTR Rotex GS7 98ShA 2.0 4.0
KTR Rotex GS9 98ShA 5.0 10.0
KTR Rotex GS12 98ShA 9.0 18.0
KTR Rotex GS14 98ShA 12.5 25.0
KTR Rotex GS19 98ShA 21 42.0
KTR Rotex GS24 98ShA 60 120
KTR Rotex GS28 98ShA 160 320
KTR Rotex GS38 98ShA 325 650
KTR Rotex GS42 98ShA 450 900
KTR Rotex GS48 98ShA 525 1050
KTR Rotex GS55 98ShA 685 1370
KTR Rotex GS65 98ShA 940 1880
KTR Rotex GS75 98ShA 1920 3840
KTR Rotex GS90 98ShA 3600 7200

Quý khách hàng cần quan tâm

Các loại giảm chấn Rotex GS phù hợp với nhiều loại khớp nối trục dòng GS như: Rotex GS, Rotex GS HP, Rotex GS miniature coupling, Rotex GS Compact, Rotex GS clamping ring hubs light, Rotex GS clamping ring hubs steel, Rotex GS P acc. to DIN 69002, Rotex GS P ETP, Rotex GS expansion hub, Rotex GS A-H, Rotex GS DKM, Rotex GS ZR1, Rotex GS ZR2, Rotex GS ZR3.

Đệm giảm chấn Rotex GS Spider có rất nhiều kích thước, tùy theo nhiệt độ sử dụng, độ cứng, momen truyền, môi trường hóa chất, mà lựa chọn vật liệu phù hợp. Rotex GS có đầy đủ các size như sau: Rotex GS5, Rotex GS7, Rotex GS8, Rotex GS9, Rotex GS12, Rotex GS13, Rotex GS14, Rotex GS16, Rotex GS19, Rotex GS24, Rotex GS28, Rotex GS38, Rotex GS42, Rotex GS48, Rotex GS55, Rotex GS65, Rotex GS75, Rotex GS90.

Hiện tại, công ty Kiên Dũng đang tồn kho sẵn tất cả các kích thước đệm giảm chấn Rotex GS 98 ShA (đệm màu đỏ) được sử dụng phổ biến trong hệ thống khớp nối truyền động của các nhà máy công nghiệp Việt Nam. Khi có bất kỳ thắc mắc nào về sản phẩm đệm hoa mai Rotex spider, giảm chấn khớp nối KTR Rotex, quý khách hãy liên hệ công ty Kiên Dũng chúng tôi, đội ngũ kỹ thuật nhiệt tình và giàu kinh nghiệm sẽ tư vấn và lựa chọn cho quý khách những sản phẩm phù hợp nhất.
