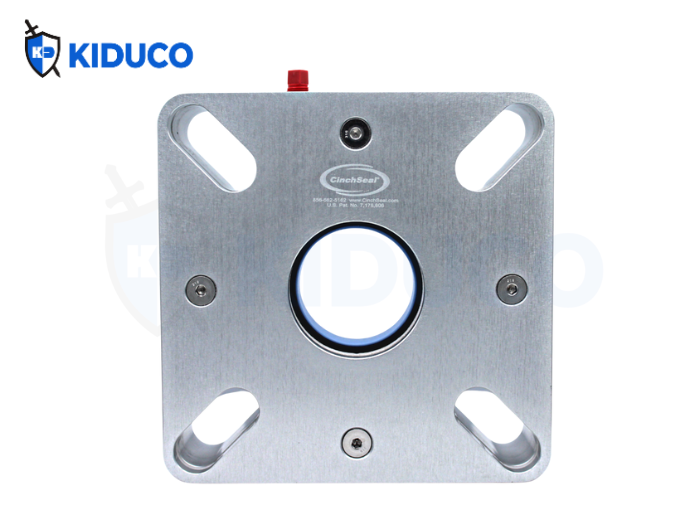

7520 CEMA Rotary Shaft Seal

Trong các ngành công nghiệp sản xuất như thực phẩm, dược phẩm, hóa chất hay xử lý vật liệu rời, vấn đề rò rỉ tại các điểm quay luôn là thách thức lớn, ảnh hưởng đến hiệu suất, độ an toàn và chi phí vận hành. Đó là lý do phớt trục quay CinchSeal 7520 – giải pháp làm kín tự điều chỉnh, không cần bảo trì đã ra đời, đem đến nhiều vượt trội trong việc ngăn ngừa rò rỉ bụi, bột và chất lỏng, ngay cả trong môi trường khắc nghiệt.

Trong bài viết này, Kiên Dũng sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động và ưu điểm của dòng 7520 CEMA Rotary Shaft Seal, giúp bạn dễ dàng lựa chọn thiết bị phù hợp cho hệ thống của mình.

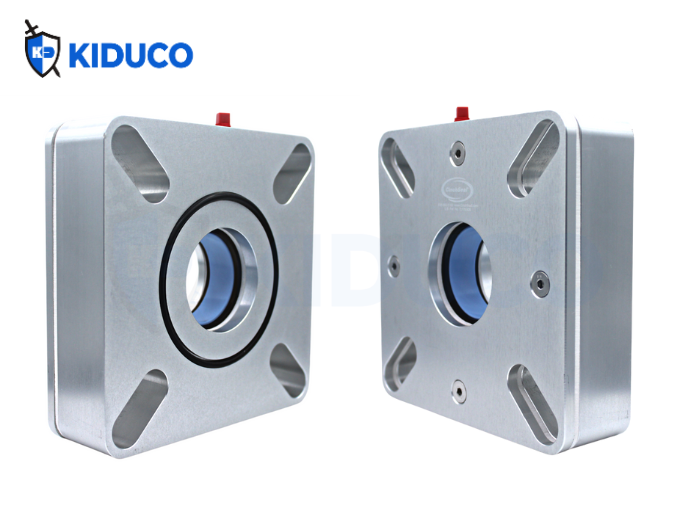

1. Giới thiệu về 7520 CEMA Rotary Shaft Seal

Phớt trục quay dòng 7520 là giải pháp làm kín hiệu quả dành cho các ứng dụng có độ mài mòn cao như xử lý chất bùn, bột rắn và vật liệu ăn mòn. Đây là sản phẩm thuộc dòng 7500 nổi bật với thiết kế chất đàn hồi rắn, làm từ silicon đã được FDA phê duyệt, có khả năng chịu nhiệt độ lên đến 400°F.


Điểm đặc biệt của 7520 là lớp chất đàn hồi được đúc nhỏ hơn một chút so với trục, tạo ra một độ khít tối ưu, giúp ngăn rò rỉ và vật liệu tràn ra ngoài, đồng thời dẫn động hai cốc rôto quay để tạo nên lớp phớt kín hiệu quả. Các cốc roto quay ép vào các tấm stato cố định, tạo nên vùng làm kín chính và giảm thiểu tối đa thất thoát sản phẩm.

Ngoài ra, sản phẩm còn được làm sạch bằng khí nén ở mức 5 đến 7 PSI cao hơn áp suất trong thiết bị, giúp duy trì áp suất dương ổn định và kéo dài tuổi thọ của phớt.


Các tính năng nổi bật của phớt trục quay 7520

• Thiết kế chuyên dụng cho băng tải vít C.E.M.A. và hệ thống vận chuyển vật liệu số lượng lớn

• Chịu nhiệt độ rộng: từ -50°F đến 400°F

• Dễ lắp đặt với mẫu bu lông tương thích với gối đỡ dạng bích

• Thân vỏ được gia công từ nhôm Anod bền bỉ, chống ăn mòn

• Hỗ trợ giãn nở trục tuyến tính và lệch trục hướng kính lên đến 1/4 inch

• Làm sạch bằng khí nén hoặc mỡ silicone tùy điều kiện sử dụng

• Không cần bảo trì nhờ thiết kế phớt tự động điều chỉnh theo điều kiện vận hành

Chứng nhận tiêu chuẩn quốc tế

• ATEX

• USDA

• FDA Approved

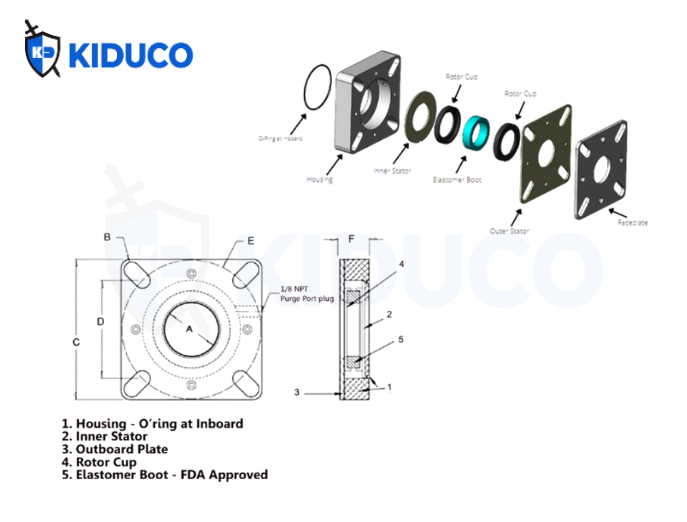

2. Cách hoạt động của Seal 7520

2.1 Chức năng vận hành

Phớt trục quay CinchSeal 7520 là thiết bị làm kín tiên tiến sử dụng chất đàn hồi rắn làm từ silicone đạt chuẩn FDA, có khả năng chịu nhiệt lên đến 400°F (204°C). Thiết kế chất đàn hồi có kích thước nhỏ hơn trục một cách có chủ đích nhằm tạo ra độ khít tối ưu – giúp ngăn chặn rò rỉ vật liệu, hỗ trợ phớt quay đồng bộ với trục, từ đó loại bỏ hoàn toàn ma sát gây mòn trục.

Khi trục quay, chất đàn hồi điều khiển hai cốc rôto chứa khoáng chất PTFE ép sát vào mặt stato cố định, tạo nên lớp làm kín chính. Đây là điểm khác biệt của CinchSeal so với các loại phớt truyền thống – phớt quay cùng trục thay vì đứng yên, giúp tăng độ bền, ngăn mài mòn và giảm nguy cơ rò rỉ hiệu quả.
Các cốc rôto PTFE là phần “hy sinh” trong hệ thống làm kín – mềm hơn, dễ mòn hơn, nhưng có thể thay thế nhanh chóng chỉ trong vài phút thông qua bộ phụ tùng thay thế (CinchSeal Repair Kit).

2.2 Hệ thống làm sạch bằng khí (Air Purge)

Phớt 7520 hoạt động tối ưu khi được thổi khí nén ở áp suất 5–8 PSI cao hơn áp suất bên trong thiết bị. Cơ chế này mang lại 3 lợi ích chính:

• Tạo hàng rào áp suất tự nhiên, ngăn vật liệu xâm nhập vào phớt.

• Giữ nhiệt độ bề mặt làm kín luôn mát, tăng tuổi thọ thiết bị.

• Tăng áp lực ép tại các mặt kín, hạn chế hoàn toàn rò rỉ sản phẩm.

2.3 Tương thích chuẩn C.E.M.A.

Phớt CinchSeal 7520 được thiết kế tương thích với tiêu chuẩn C.E.M.A., dễ dàng lắp đặt để thay thế các hệ thống phớt đóng gói truyền thống (packing seals), phớt tấm hoặc các thiết bị kín thông thường. Đây là lựa chọn lý tưởng để loại bỏ hoàn toàn rò rỉ bột và bụi trong các thiết bị quay công nghiệp.

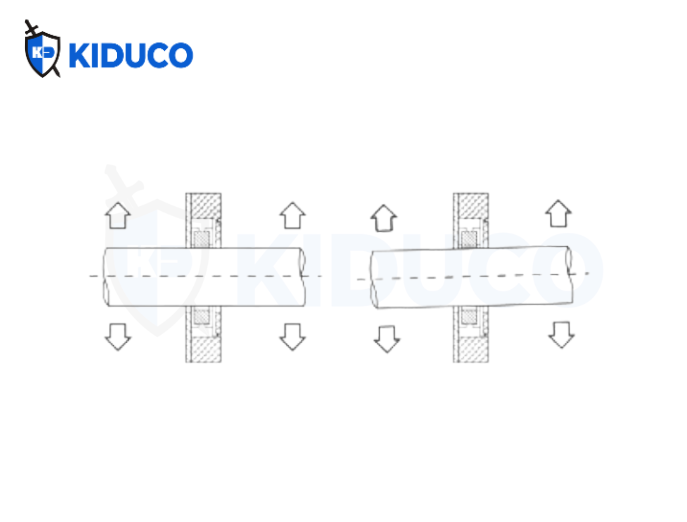

2.4 Tự động căn chỉnh (Self-Adjusting Alignment)

Thiết kế module thông minh của CinchSeal cho phép tự động điều chỉnh khi gặp hiện tượng rung, sai lệch trục hoặc độ lệch tâm nhỏ. Cốc rôto có khả năng "nổi" nhẹ so với mặt stato, giúp hấp thụ các chuyển động bất thường mà không ảnh hưởng đến hiệu suất làm kín, đảm bảo duy trì độ kín ổn định trong mọi điều kiện vận hành.

BẢNG KÍCH THƯỚC

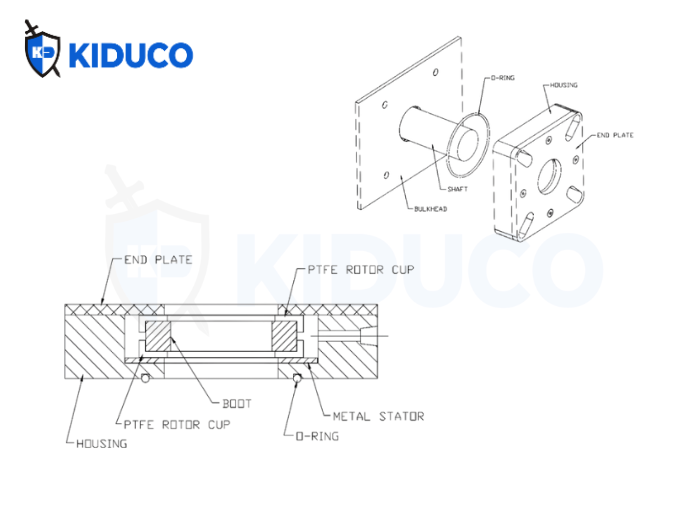

3. Hướng dẫn lắp đặt 7520 CEMA Rotary Shaft Seal

Để đảm bảo hiệu quả làm kín tối ưu và tuổi thọ vận hành của phớt CinchSeal 7520, vui lòng tuân thủ đúng các bước sau:

• Đảm bảo vỏ phớt được lắp vuông góc tuyệt đối với trục quay.

• Độ lệch tối đa cho phép không vượt quá 2°.Tự động căn chỉnh (Self-Adjusting Alignment)

• Kiểm tra và lắp đúng vòng đệm O-ring tại vị trí đầu vào của phớt.

• Đảm bảo khoảng cách đều xung quanh trục và đường kính trong (ID) của phớt.

• Siết chặt toàn bộ phần cứng theo đúng thông số kỹ thuật.

• Áp dụng mô-men xoắn tiêu chuẩn: 18 ft.lbs (theo khuyến nghị từ nhà sản xuất).

• Kết nối khí nén (air purge) trước khi vận hành.

• Mỗi phớt cần được cấp khí riêng, không dùng chung nguồn khí giữa nhiều phớt.

• Sử dụng bộ điều áp khí riêng biệt cho từng cụm phớt.

• Nhiệt độ hoạt động tối đa của phớt không vượt quá 400°F (204°C).

• Vỏ phớt phải được gắn chắc chắn vào thành thiết bị bằng bulông/đai ốc với lực siết phù hợp.
