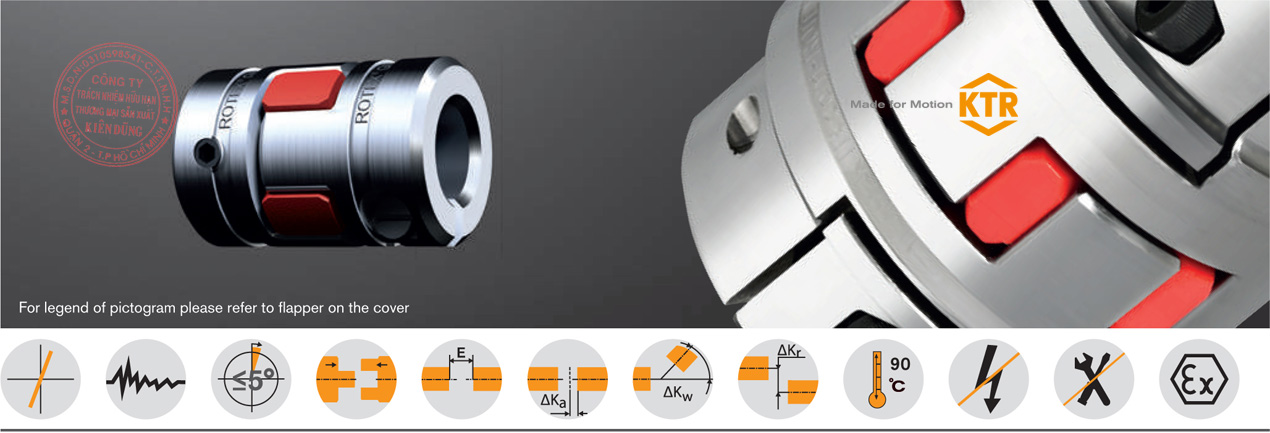

Khớp nối trục KTR Rotex GS dòng tiêu chuẩn là loại khớp nối servo đàn hồi 3 thành phần gồm nhiều loại trục hub làm từ vật liệu bằng nhôm hoặc thép, và nhiều loại đệm giảm chấn spider có độ cứng khác nhau, cung cấp các khớp nối tối ưu cho mọi ứng dụng trong công nghệ tự động hóa.
Khớp nối trục KTR Rotex GS tiêu chuẩn được sử dụng trong truyền động chính xác, giảm rung chấn, bù đồng thời các dịch chuyển hướng tâm, dịch chuyển trục và góc, không cần bảo trì thường xuyên, tháo lắp dễ dàng dạng plug-in nhanh chóng, giá thành rẻ, ngắt dòng điện rò rỉ do giảm chấn spider cách điện, dễ dàng kiểm tra độ mòn trực quan và ước tính tuổi thọ, tuân thủ ATEX. Nhiệt độ môi trường xung quanh có thể từ -50ºC đến +150ºC (tùy thuộc giảm chấn spider).
Các ứng dụng của khớp nối trục đàn hồi KTR Rotex GS: khớp nối cho máy công cụ, công nghệ tự động hóa, truyền động, công nghệ y tế, dây chuyền đóng gói.
Rotex GS: khớp nối trục giá rẻ, tháo lắp dễ dàng và nhanh chóng, momen xoắn: 0,2 - 5.850 Nm.
Rotex GS HP: khớp nối trục cho truyền động tốc độ cực cao, momen xoắn: 100 - 725 Nm.
Rotex GS miniature coupling: khớp nối trục thu nhỏ có kích thước 5 đến 16, momen xoắn: 0,2 - 19 Nm.
Rotex GS Compact: khớp nối trục có giảm chấn nhỏ gọn, momen xoắn: 0,7 - 405 Nm.
Rotex GS clamping ring hubs light: khớp nối trục cho ứng dụng có momen ma sát cao, trục hub khối lượng nhẹ, momen xoắn 7,5 - 655 Nm.
Rotex GS clamping ring hubs steel: khớp nối trục cho ứng dụng có momen ma sát cao, trục hub bằng thép, momen xoắn: 21 - 4.500 Nm.
Rotex GS P acc. to DIN 69002: khớp nối trục có độ chính xác cao, momen xoắn: 12,5 - 4.500 Nm.
Rotex GS P ETP: khớp nối trục có ống lót kẹp thủy lực, lắp ráp nhanh chóng, momen xoắn: 35 - 560 Nm.
Rotex GS expansion hub: khớp nối trục côn, momen xoắn: 1,8 - 200 Nm.
Rotex GS A-H: khớp nối trục có vỏ ngoài chia đôi 2 mảnh theo chiều ngang, lắp đặt dễ dàng, momen xoắn: 6 - 560 Nm.
Rotex GS DKM: khớp nối trục đôi, có ống nối trung gian, tải trọng hướng tâm cao, momen xoắn: 0,9 - 825 Nm
Rotex GS ZR1: khớp nối trục các đăng, có ống nối dài trung gian, momen xoắn: 12,5 - 655 Nm.
Rotex GS ZR2: khớp nối trục các đăng, ống nối dài trung gian bằng thép có chiều dài thay đổi, momen xoắn: 12,5 - 405 Nm.
Rotex GS ZR3: khớp nối trục các đăng, ống nối dài trung gian bằng nhôm có chiều dài thay đổi, momen xoắn: 12,5 - 655 Nm.

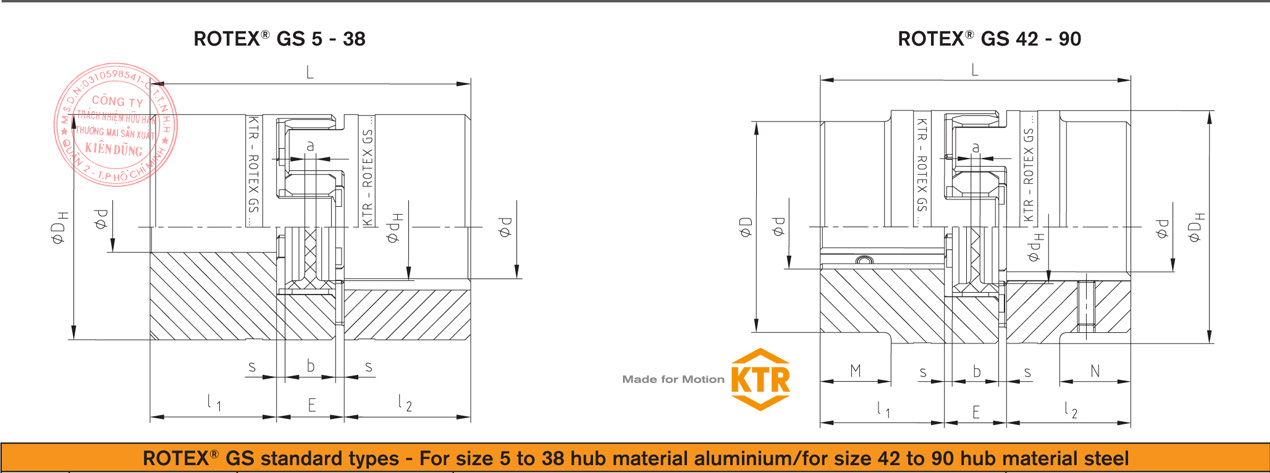

| Size |
Spider GS torque TKN [Nm] for 98 ShA |
Max. finish bore d for hub design |
Dimensions [mm] | |||||||||||||||
| 1.0 | 1.1 | 1.2 | 2.0 | 2.1 | 2.5 | 2.6 | D | DH | dH | L | I1, I2 | M,N | E | b | s | a | ||
| Rotex GS5 | 0.9 | - | 6 | 5 | 5 | - | - | - | - | 10 | - | 15 | 5 | - | 5 | 4 | 0.5 | 4.0 |
| Rotex GS7 | 2.0 | 7 | 7 | 7 | 7 | 7 | - | - | - | 14 | - | 22 | 7 | - | 8 | 6 | 1.0 | 6.0 |
| Rotex GS9 | 5.0 | 10 | 11 | 11 | 11 | 11 | - | - | - | 20 | 7.2 | 30 | 10 | - | 10 | 8 | 1.0 | 1.5 |
| Rotex GS12 | 9.0 | 12 | 12 | 12 | 12 | 12 | - | - | - | 25 | 8.5 | 34 | 11 | - | 12 | 10 | 1.0 | 3.5 |
| Rotex GS14 | 12.5 | 16 | 16 | 16 | 16 | 16 | - | - | - | 30 | 10.5 | 35 | 11 | - | 13 | 10 | 1.5 | 2.0 |
| Rotex GS19 | 21 | 24 | - | - | - | - | 24 | 24 | - | 40 | 18 | 66 | 25 | - | 16 | 12 | 2.0 | 3.0 |
| Rotex GS24 | 60 | 28 | - | - | - | - | 28 | 28 | - | 55 | 27 | 78 | 30 | - | 18 | 14 | 2.0 | 3.0 |
| Rotex GS28 | 160 | 38 | - | - | - | - | 38 | 38 | - | 65 | 30 | 90 | 35 | - | 20 | 15 | 2.5 | 4.0 |
| Rotex GS38 | 325 | 45 | - | - | - | - | 45 | 45 | - | 80 | 38 | 114 | 45 | - | 24 | 18 | 3.0 | 4.0 |
| Rotex GS42 | 450 | 55 | - | - | - | - | 50 | 45 | 85 | 95 | 46 | 126 | 50 | 28 | 26 | 20 | 3.0 | 4.0 |
| Rotex GS48 | 525 | 62 | - | - | - | - | 55 | 55 | 95 | 105 | 51 | 140 | 56 | 32 | 28 | 21 | 3.5 | 4.0 |
| Rotex GS55 | 685 | 74 | - | - | - | - | 68 | 68 | 110 | 120 | 60 | 160 | 65 | 37 | 30 | 22 | 4.0 | 4.5 |
| Rotex GS65 | 940 | 80 | - | - | - | - | 70 | 70 | 115 | 135 | 68 | 185 | 75 | 47 | 35 | 26 | 4.5 | 4.5 |
| Rotex GS75 | 1920 | 95 | - | - | - | - | 80 | 80 | 135 | 160 | 80 | 210 | 85 | 53 | 40 | 30 | 5.0 | 5.0 |
| Rotex GS90 | 3600 | 110 | - | - | - | - | 90 | 90 | 160 | 200 | 104 | 245 | 100 | 62 | 45 | 34 | 5.5 | 6.5 |
